Kako prilagoditi vodilno roko rezila – navodila in nasveti
Pravilna nastavitev roke vodila lista je ključni dejavnik pri zagotavljanju stabilnega, natančnega in enakomernega rezanja na tračni žagi. V tem članku nudimo podrobna navodila za prilagoditev vodila rezila na modelu LT40, proizvedenem od leta 2021, skupaj z nasveti za vzdrževanje in nasveti za izogibanje pogostim težavam. Oglejte si ta vodnik za optimizacijo delovanja vaše žage!
Primarna funkcija vodilne roke rezila je stabilizacija rezila med rezanjem. Rezalna glava je zasnovana z enim fiksnim vodilnim valjem rezila, medtem ko je drugi nameščen na vodilni roki, ki jo premika bližje ali stran od hloda. To operaterju omogoča prilagajanje razdalje med vodilnimi valji glede na širino materiala, ki se obdeluje.
Pomembno je zagotoviti, da med rezanjem vodilni valj ostane blizu hloda, idealno na razdalji 5-10 cm. Operater nadzoruje položaj valja z nadzorne plošče s stikalom.

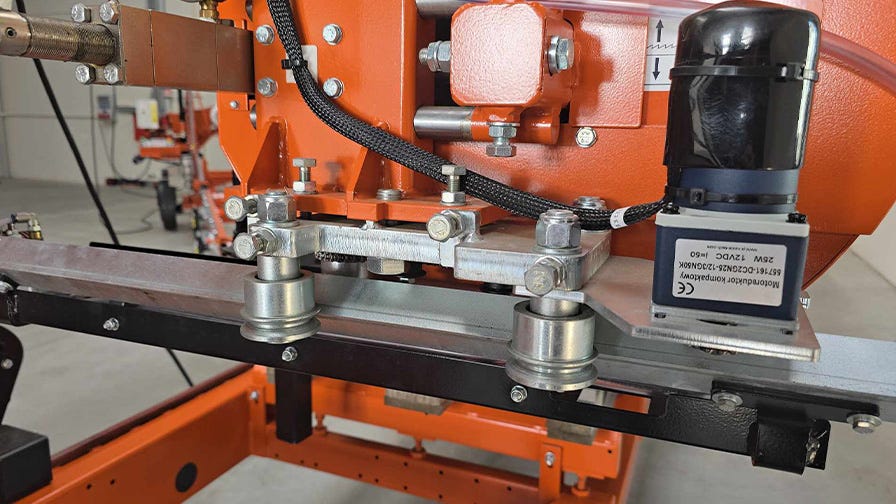

Nova vrsta vodila rezila se uporablja tudi pri žagi LT40WIDE in LT70 s standardno in široko žagino glavo. Novo zasnovana roka ima ojačano konstrukcijo in omogoča enostavno prilagajanje. Podstavek za pritrditev vodila na žagino glavo je debel in čvrst, vodilo je zgrajeno na kvadratni palici, nastavitveni vijaki so lahko dostopni, elektromotor je nameščen navpično, kolesca vodilnih ročic pa so postavljena vodoravno.

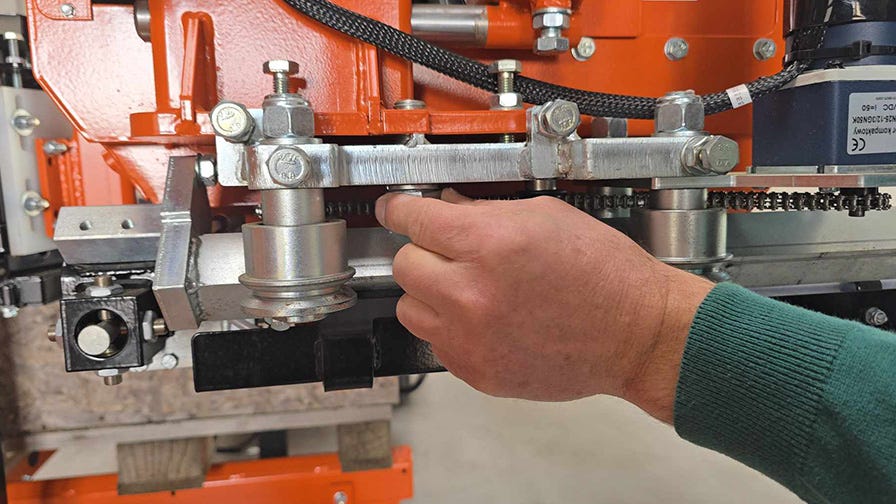

Prednost nove zasnove je lažja nastavitev. Uporabnik enostavno dostopa do nastavitvenih vijakov tako vodoravno kot navpično. Preden začnete z nastavitvijo, je treba popustiti pritrdilni vijak za pritrditev vodila na glavi žage, po končani nastavitvi pa ga zategniti. Nato nadaljujete s prilagajanjem vodila.
Pomembno! Vodilo se mora vedno premikati vzporedno z rezilom v obeh ravninah. V nasprotnem primeru bo to povzročilo težave z natančnostjo rezanja, prezgodnjo obrabo vodilnih valjev in večjo obrabo rezila.
Kako prilagoditi roko vodila rezila:
1. Preden začnete nastavljati vodilno roko, popustite vodilna kolesca rezila. Valji ne smejo pritiskati na rezilo.
2. Nato namestite rezilo in ga napnite. Pomembno je, da nastavite vodilo glede na napeto rezilo. Rezilo določi začetno raven, od katere se izvajajo meritve.
3. Navpična nastavitev: premaknite kolesca bližje drug drugemu – morata biti na isti ravni. Izmerite razdaljo med rezilom in fiksnim vodilnim valjem rezila ter podobno razdaljo do premičnega valja. Razdalja naj bo na obeh straneh enaka. Ta postopek ponovite z iztegnjenim vodilom; razdalja naj ostane enaka.

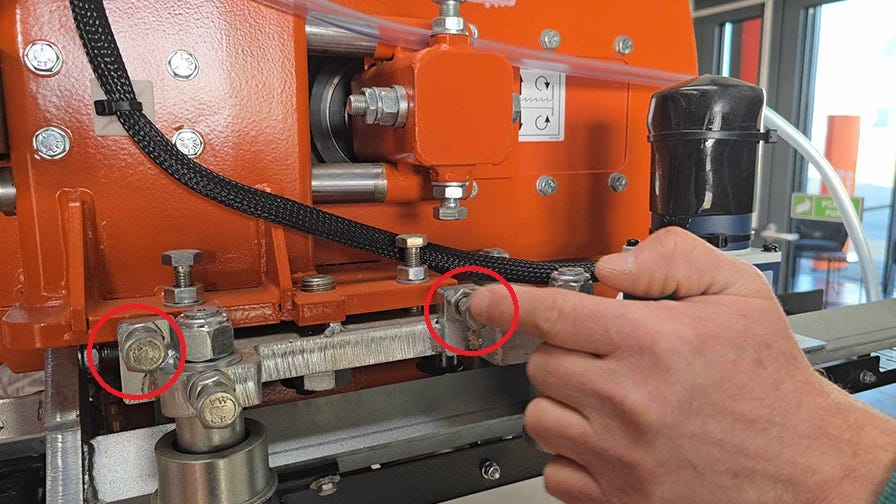

Če se vrednosti razlikujejo, je potrebna prilagoditev. Najprej popustite spodnji pritrdilni vijak, nato pa uporabite vodoravne nastavitvene vijake. Nazadnje privijte spodnji pritrdilni vijak.
4. Horizontalna nastavitev: Najprej izmerite razdaljo med rezilom in prirobnico fiksnega (pasivnega) vodilnega kolesca rezila. Moral bi biti 3-4 mm. Enako razdaljo je treba doseči na premičnem valju, ko je vodilo premaknjeno navznoter (valji blizu skupaj) in ko je vodilo iztegnjeno navzven.

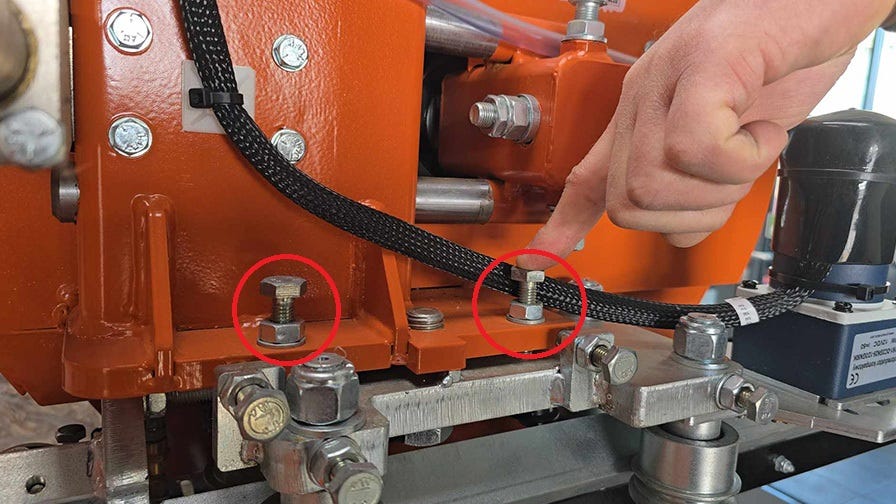

Če se vrednosti razlikujejo, je potrebna prilagoditev. Najprej popustite spodnji pritrdilni vijak, nato pa uporabite navpične nastavitvene vijake. Nazadnje privijte spodnji pritrdilni vijak.
Opomba! Zagotovite, da razdalja med prirobnico kolesca vodila rezila in robom rezila ni manjša od 3 mm. Če se rob rezila drgne ob prirobnico, lahko povzroči valovitost ali pokanje rezila.

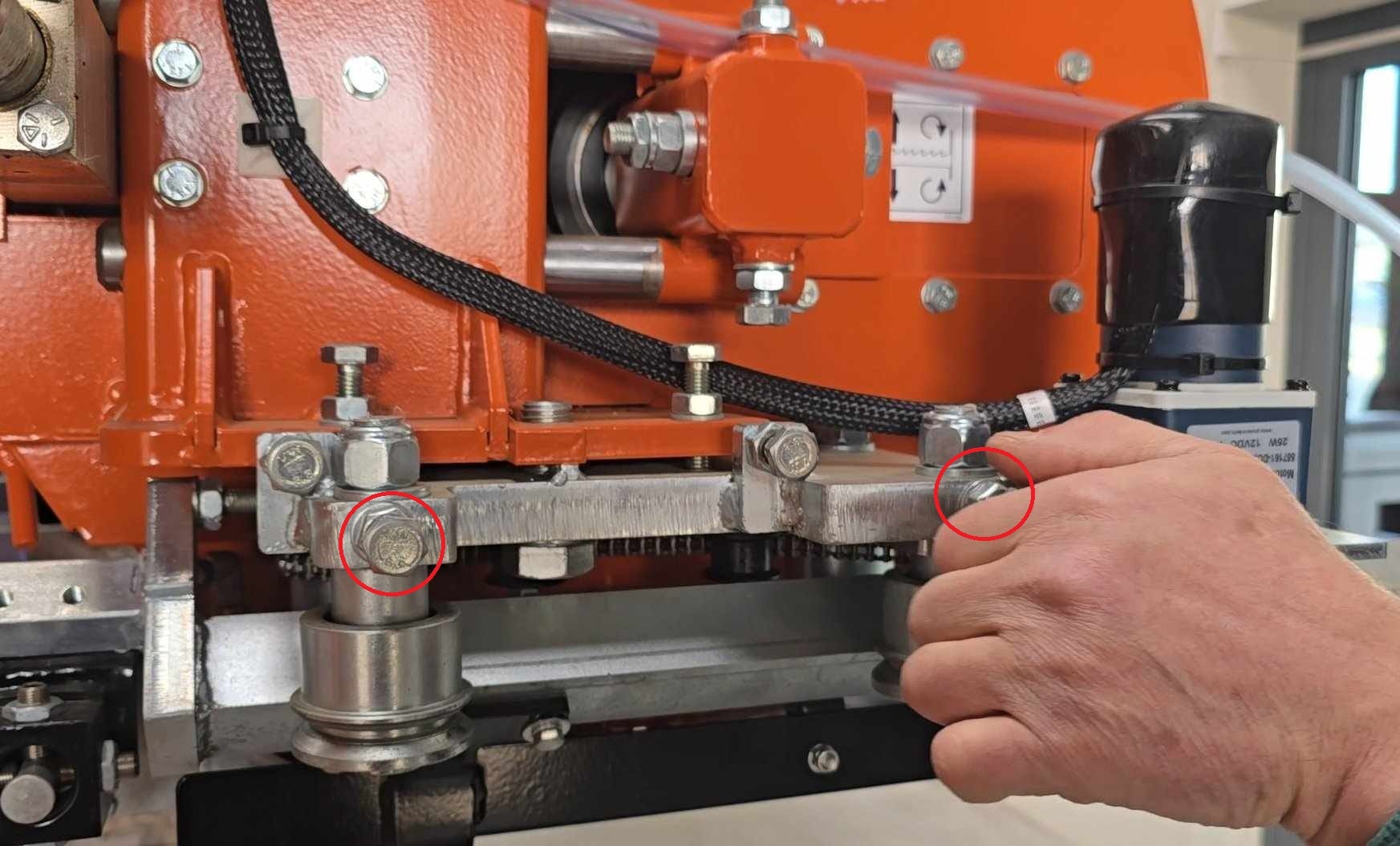

Vodilni valji vodilne roke se med delovanjem obrabijo, zato jih je treba redno preverjati in nastavljati z nastavitvenimi vijaki. Vrzeli se lahko pojavijo tudi, na primer, ko vodilo udari po hlodu med izvlekom ali ko se glava žage približa hlodu.
Drug dejavnik, ki negativno vpliva na pravilno delovanje vodilnih valjev, je umazanija, kot so led, pesek, smola in žagovina, ki jih je potrebno redno odstranjevati z valjev. Tudi vodilno palico redno pregledujte, da je čista.
Vodilno roko rezila poganja 12V električni motor. Krtače tega motorja je potrebno redno pregledovati.
Če imate kakršna koli vprašanja ali težave, se obrnite na službo za stranke Wood-Mizer.
***
