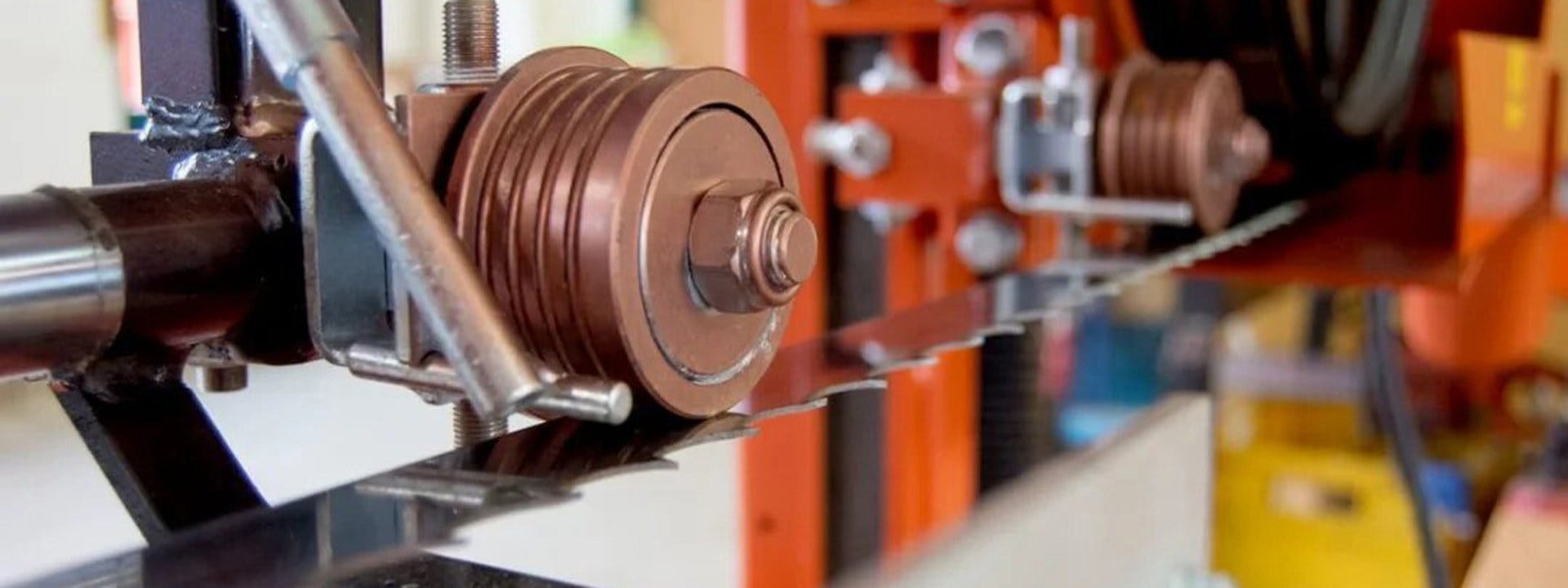

Kako nastaviti vodilna kolesca rezila?

Vodilni valji rezila so bistveni sestavni del glave žage. Žage Wood-Mizer so opremljene z dvema vodilnima valjema: fiksnim valjem na pogonski strani in nastavljivim valjem na prosti strani glave žage. Če sledite spodnjim navodilom, lahko pravilno nastavite vodila rezila.

Da zagotovite nemoten postopek prilagajanja, uporabite originalne nadomestne dele Wood-Mizer.

Ne pozabite, da je treba nastavitve vodilnega valja rezila opraviti po tem, ko nastavite kolesca rezila.

1. Pred nastavitvijo namestite rezilo in nato uporabite pravilno napetost.

2. Nastavite ustrezen pritisk valjev na rezilo:

• Z merilnim trakom izmerite razdaljo med posteljo žage in robom rezila (predpostavimo, da je 250 mm).
• Prilagodite položaj valjev tako, da pritiskajo na rezilo, tako da zmanjšate razdaljo med rezilom in posteljo za 6 mm (v tem primeru mora biti ciljna mera 244 mm).

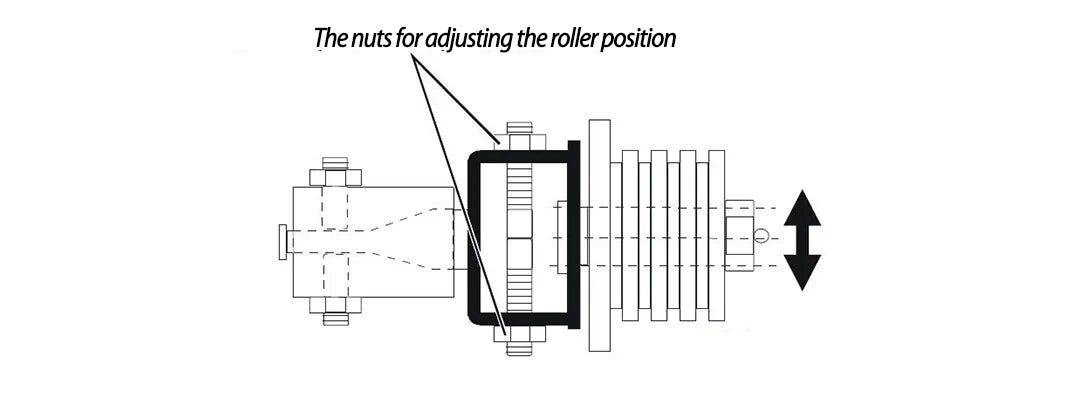

Matice za nastavitev položaja kolesca

• Opravite še eno meritev, da preverite doseženi odklon rezila glede na posteljo žage.

3. Prilagodite vodila rezila v navpični ravnini in pazite, da rezilo ni nagnjeno navzgor ali navzdol (preverite vzporednost rezila).

• Odmaknite vodilo rezila stran od stroja. Razdalja do njegove najbolj oddaljene lege naj bo 15 mm.
• Uporabite merilno orodje, imenovano "trik", tako da ga pritrdite na rezilo poleg vodilnega valja. Prepričajte se, da se ne naslanja na zob rezila in da se tesno prilega rezilu. "Trik" naj bo vedno nameščen med zobmi rezila.
• Z merilnim trakom izmerite razdaljo med posteljo žage in spodnjim robom "trika".
• Premaknite glavo žage tako, da bo sprednji del orodja nameščen nad mestom prejšnje meritve, in ponovite postopek.
• Meritve morajo dati enake rezultate. Če se ne, popustite enega od stranskih vpenjalnih vijakov, kot kaže spodnja slika.

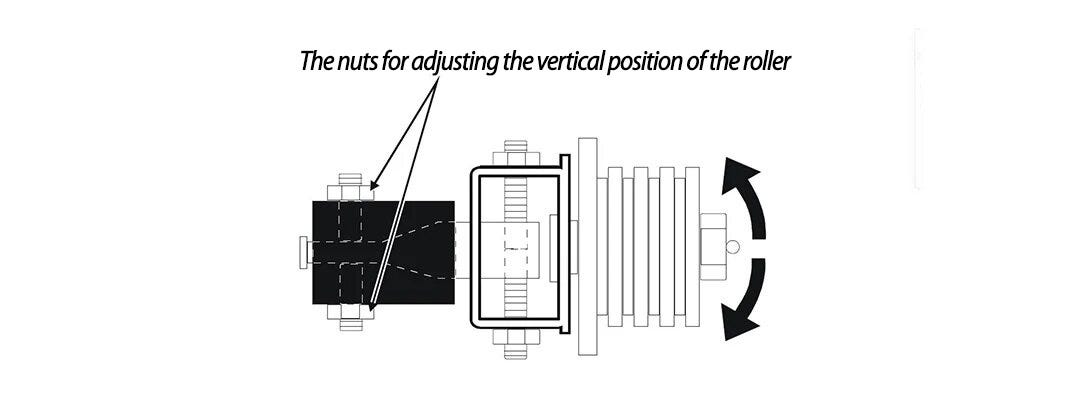

Matice za nastavitev navpičnega položaja valja

• Premaknite glavo žage naprej v smeri rezanja, tako da je zadnji del orodja nad merilno točko, in ponovite meritev po zgornjih navodilih.
• Meritev razdalje na zadnjem koncu orodja se mora ujemati s prejšnjima dvema meritvama. Če se ne, prilagodite položaj vodil žage v skladu z zgornjo sliko.
• Postavite "trik" poleg drugega vodilnega kolesca in ponovite zgornji postopek.
• Po nastavitvi ponovno preverite, ali je upogib rezila glede na posteljo žage 6 mm. Zaženite pogon rezila in po zaustavitvi še enkrat preverite poravnavo vodil.

4. Prilagodite vodila rezila v vodoravni ravnini:

• Postavite vodilo rezila tako, da je prirobnica vodilnega valja približno 1,5–3,0 mm od zadnjega roba rezila.
• Odvijte en stranski in en zgornji vpenjalni vijak, da dosežete pravilno razdaljo med prirobnico valja in rezilom, kot je prikazano na spodnji sliki.

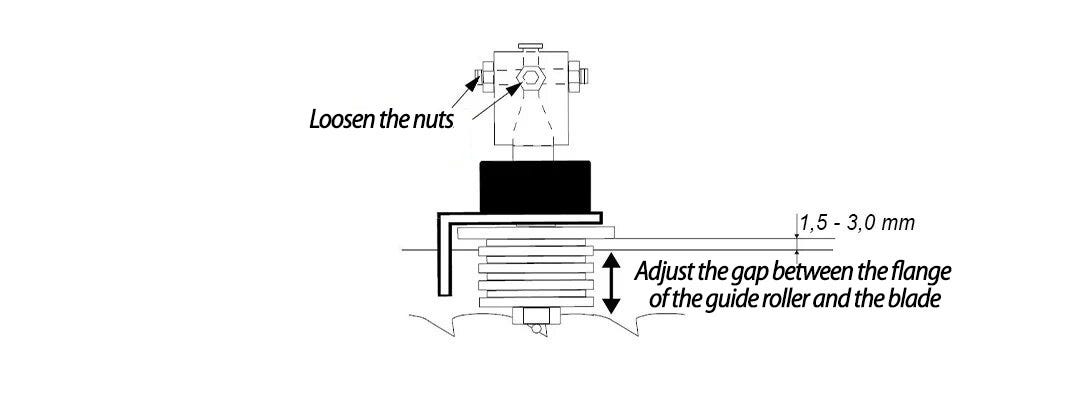

Popustite matice; prilagodite razmik med matico in rezilom

• Po končani nastavitvi privijte vijake in enako nastavitev izvedite na drugem vodilnem kolescu rezila.

5. Prilagodite vodila rezila v vodoravni ravnini:

• Ročico vodila rezila premaknite proti stroju (tako da je na sredini).
• Postavite "trik" na sredino ob sprednjo površino vodilnega kolesca, kot je prikazano na spodnji sliki.

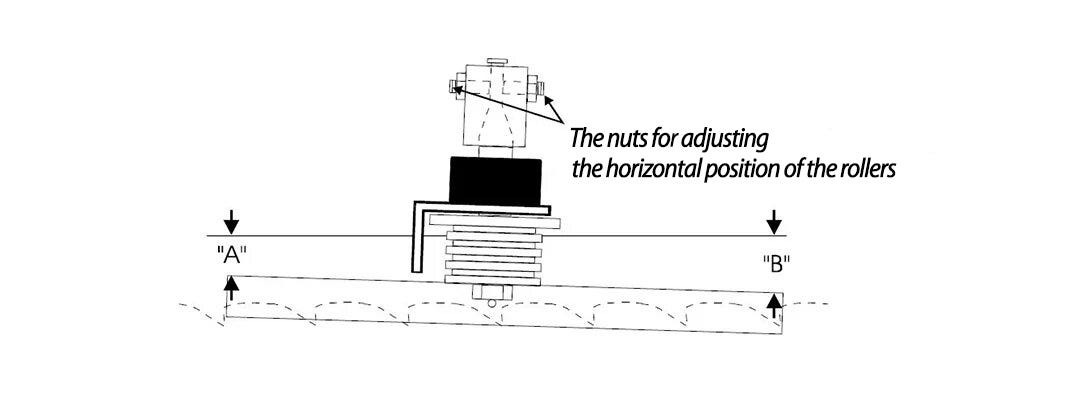

Matice za nastavitev vodoravnega položaja valjev

• Izmerite razdaljo od zadnjega roba rezila do nastavitvenega orodja (razdalja B, kot je prikazano na sliki).
• Izmerite razdaljo med zadnjim robom rezila in drugim koncem nastavitvenega orodja (razdalja A, kot je prikazano na sliki).
• Vodilni valj rezila mora biti nastavljen vzporedno z rezilom ali rahlo nagnjen v vodoravni ravnini, kot je prikazano na sliki. Če temu ni tako, prilagodite vodoravno poravnavo valja z uporabo stranskih vpenjalnih vijakov na vodilu.
• Preverite poravnavo drugega vodilnega kolesca rezila, tako da ponovite zgoraj opisane korake.

Če po nastavitvi vodil rezila nepravilnosti pri rezanju še vedno obstajajo, je težava najverjetneje

***
