Nastavljalniki zob Wood-Mizer za tračne žage za učinkovito vzdrževanje žaginih listov
Rezila tračnih žag med žaganjem opravljajo izjemno pomembno nalogo, saj hlodovino razžagajo v cenjen gradbeni material. Da bi lahko iz vsakega hloda pridobili tramove in deske najvišje kakovosti, je treba poskrbeti za pravilno vzdrževanje tračnih listov z brušenjem in nastavljanjem zob. Le dobro vzdrževani tračni listi zagotavljajo učinkovit razrez lesa.
Nastavljanje zob je enako pomembno kot brušenje rezila
Pri vzdrževanju rezil tračnih žag sta brušenje in nastavljanje zob enako pomembni opravili. Zobje žaginega lista med žaganjem otopijo in postanejo deformirani, zato zahtevajo redno brušenje, ki obnovi ostre robove in pazduhe zob. Nato pa je treba vsakemu tračnemu listu nastaviti zobe, da zagotovite kakovostne površine razrezanega materiala in učinkovito odstranjevanje žagovine iz obdelovanca. Zobje tračnega lista so pravilno nastavljeni, ko so natančno in enakomerno »odmaknjeni« od tračnega lista.
Za nastavljanje zob se uporablja vzorec »levo/desno/naravnost«, pri čemer levo in desno postavljeni zobje odpirajo oziroma režejo material, ravni oziroma naravnost postavljeni zobje pa iz hlodovine odstranjujejo žagovino. Priporočene vrednosti za nastavitev zob se razlikujejo glede na tip in profil rezila. Zelo pomembno je, da vrednost nastavitve zob ustreza vrsti lesa, predvidenega za razrez. Za trd les priporočamo manjšo nastavitveno vrednost, za mehek les pa večjo. Točne priporočene vrednosti najdete na škatli tračnega lista.
Če je vrednost nastavitve zob premajhna, rezilo reže naravnost in kakovostno, vendar počasi. Če je ta vrednost prevelika, se bo rezilo med žaganjem sunkovito odbijalo, rezultat pa bodo valovito odžagane površine in na splošno slabša kakovost razžagane hlodovine. Žagin list z nepravilno nastavljenimi zobmi se hitro pregreje in se lahko sčasoma tudi zlomi.
Pred začetkom nastavljanja zob mora upravljavec najprej pravilno pripraviti žagin list. Najprej je treba rezilo očistiti in z njega odstraniti morebitno smolo, olja, drevesne sokove ali druge tekočine. Nato je treba posneti robove rezila, kar je možno opraviti z ročnim strgalom ali samodejno na brusilniku, kot je brusilnik BMS500/600.
Izbira nastavljalnika zob
Podjetje Wood-Mizer ponuja širok nabor nastavljalnikov zob za tračne liste, ki omogočajo hitro, natančno in dosledno nastavljanje zob.

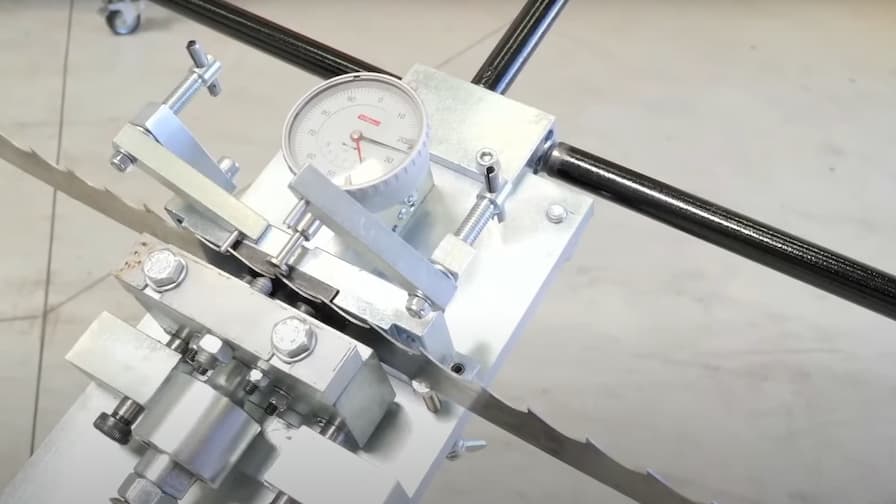

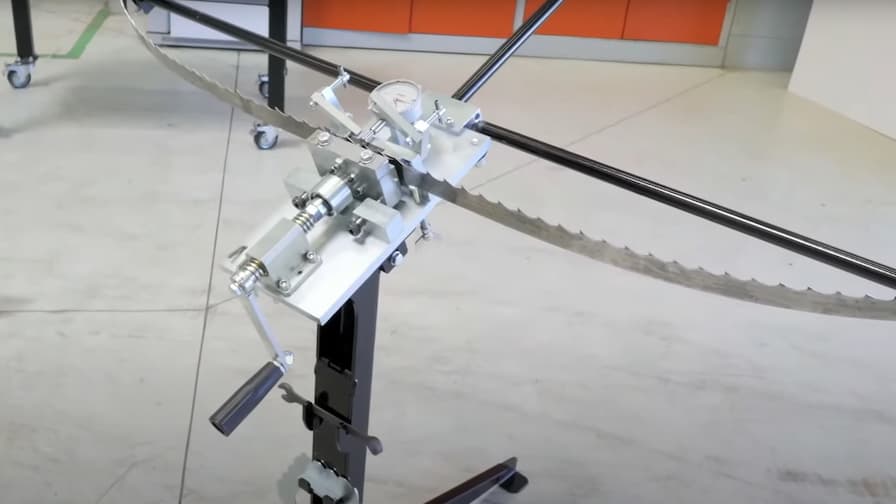

Ročni enostranski nastavljalnik zob BMT100 je ekonomično in natančno orodje, preprosto za uporabo, ki je namenjeno proizvodnjam manjšega obsega. Naprava je primerna za rezila široka med 25 in 75 mm in jo upravljate ročno (z eno roko nastavljate zobe s pomočjo ročice, z drugo roko pa pomikate tračni list). Zobe nastavi le na eni strani naenkrat, zato ne pozabite obrniti lista še na drugo stran, ko so dokončate nastavitev zob na eni strani. Da ohranite pravilen vzorec nastavljanja zob, morate nastaviti vsak 3. zob rezila. Ročna nastavitev enega rezila v povprečju traja okoli 7–10 minut. Nastavljalnik BMT100 zagotavlja izjemno natančno nastavljanje zob.
Pred začetkom postopka nastavitve zob z nastavljalnikom BMT100:
1. Natančno nastavite višino lista v vpenjalu – podjetje Wood-Mizer priporoča, da dno pazduhe nastavite na višino 1,0–1,5 mm pod zgornjim robom vpetja.
2. Prilagodite nastavitveno točko – podjetje Wood-Mizer priporoča, da je nastavitvena točka postavljena na eno tretjino višine zoba od konice zoba.
3. Ponastavite merilno uro.
Obvezno je treba nastaviti tudi ustrezen položaj ustavljalnika, ki zaustavi rezilo in nastavi ustrezno točko za upogibanje zob. Vrednost nastavitve zob prikazuje merilna ura. Glede na širino lista pa je treba nastaviti tudi podporne ročice, ki držijo žagin list.

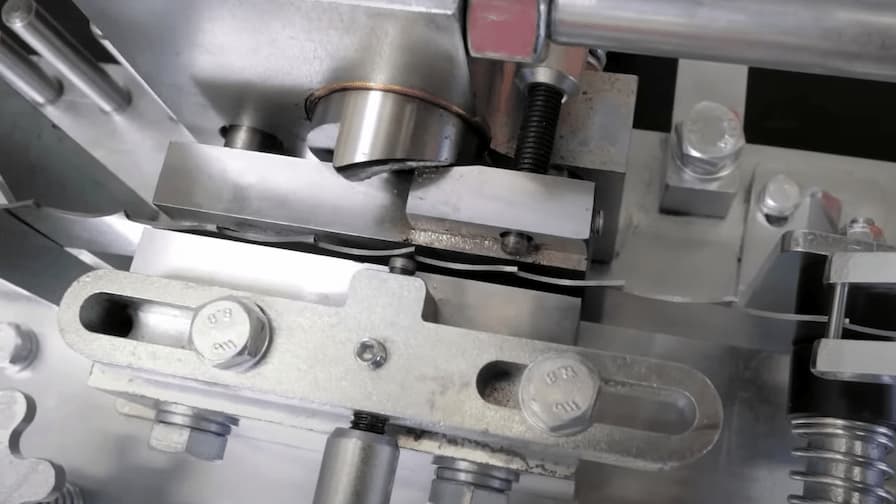

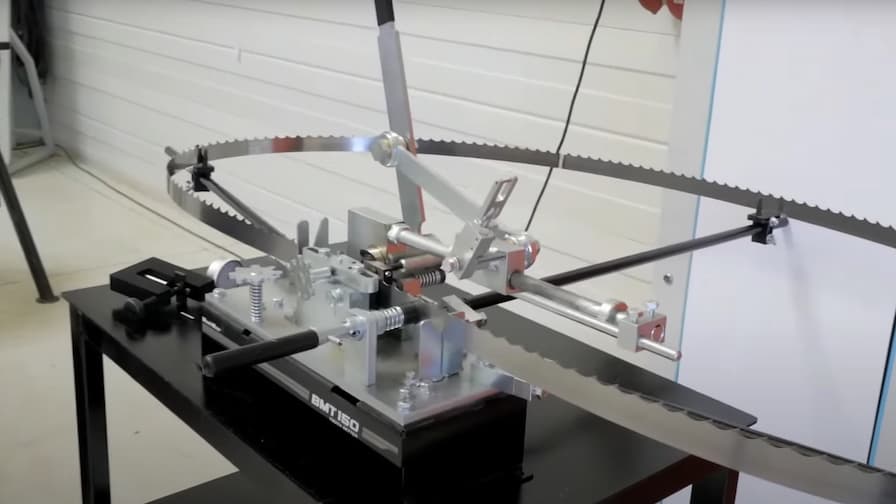

Ročni dvostranski nastavljalnik zob BMT150 je še eno ekonomično, natančno in učinkovito orodje iz ponudbe izdelkov Wood-Mizer, ki je prav tako preprosto za uporabo. Ker je orodje dvostransko, nastavi dva zoba hkrati (levega in desnega), zato upravljavcu ni treba obračati lista. Ta nastavljalnik je primeren za nastavitev listov širokih od 25 do 75 mm z razmikom zob od 6 do 32 mm. Za vzdrževanje enega lista boste potrebovali približno 3–4 minute. Upravljanje je ročno, s pomočjo zaskočne ročice, ki istočasno aktivira 2 nastavitvena vijaka in list potisne naprej s potiskalnikom. Višino lista nastavite z premeščanjem zatičev in z vrtljivim gumbom za natančno nastavitev. Za kar največjo natančnost je nastavljalnik zob BMT150 opremljen z »glavnim merilnikom za nastavitev«, ki preveri nastavitev zob in natančno nastavi nastavitvene vijake.

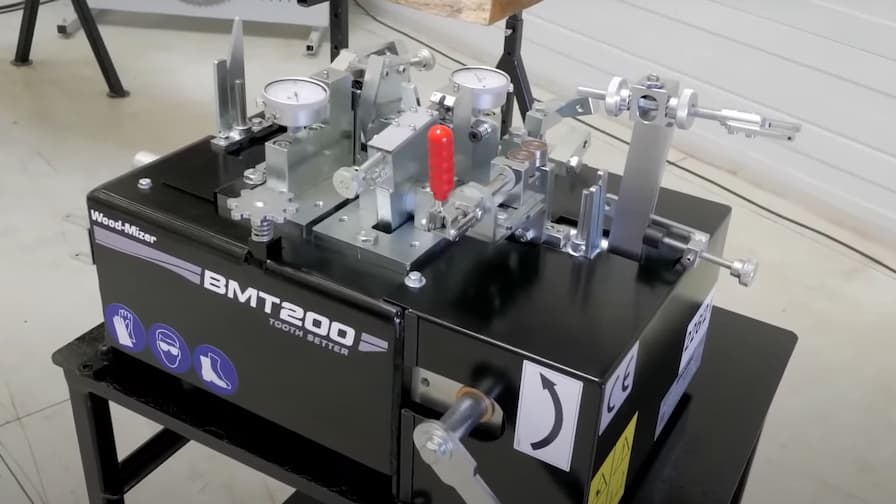

Eden najbolj priljubljenih nastavljalnikov zob Wood-Mizer je dvostranski nastavljalnik zob BMT 200/250, ki je na voljo v dveh izvedbah. BMT200 je preprostejša, ročna različica nastavljalnika, opremljena z gonilno ročico, ki aktivira nastavitvene vijake in pomik rezila naprej. Model BMT200 je z razširitvenim paketom možno nadgraditi v naprednejšo različico BMT250.

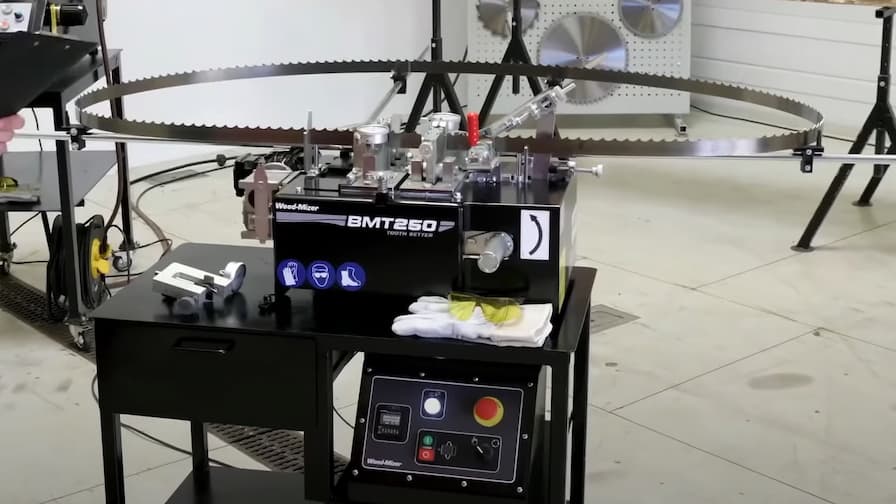

BMT250 v električni izvedbi je opremljen z enofaznim motorjem moči 0,18 kW z menjalnikom in preprosto krmilno enoto. Z enim ciklom lahko na tem nastavljalniku zob hkrati nastavite dva zoba, kar pomeni, da je postopek hitrejši. Nastavljanje enega rezila v povprečju traja približno 3–4 minute. Nastavljalnik zob BMT250 se pogosto uporablja skupaj z brusilnikom tračnih listov BMS250.

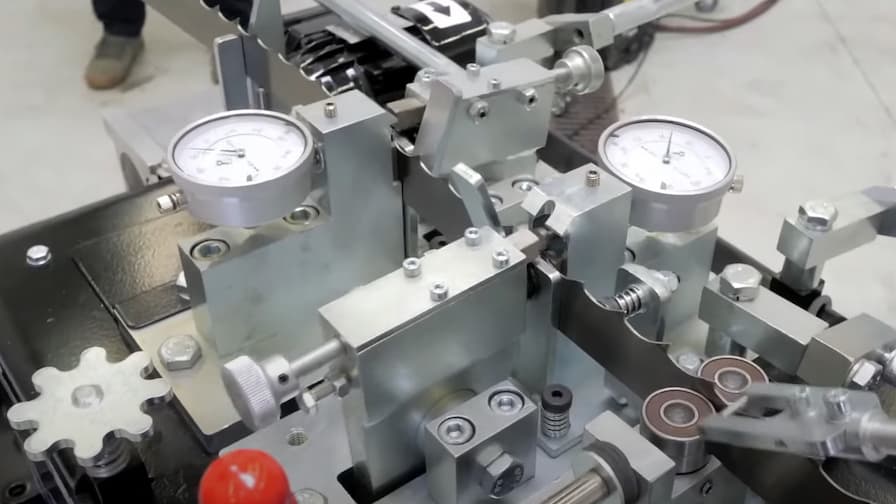

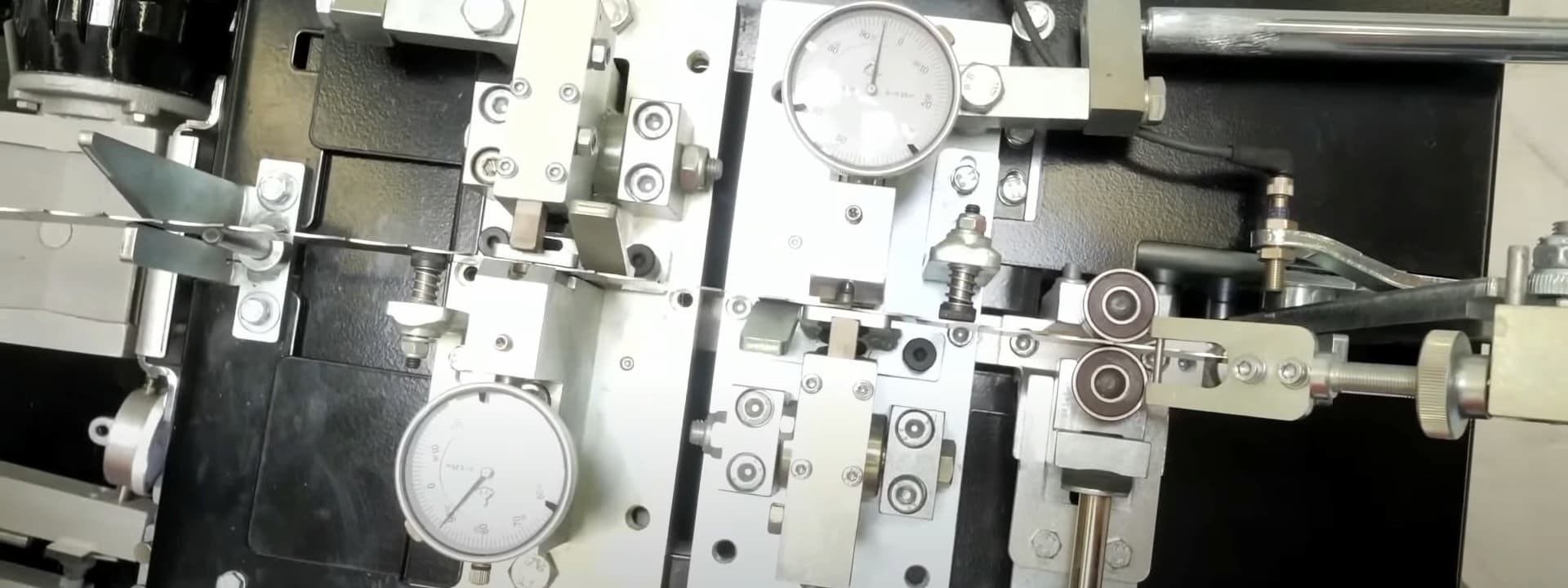

Vsak nastavitveni vijak in nakovalce sta povezana z ločeno merilno uro, ki jo je treba pred postopkom nastavitve kalibrirati. Nastavitvene vrednosti prikazujeta dve merilni uri – ena prikazuje desno, druga pa levo razperjenost. Občasno je nastavitev priporočljivo dodatno preveriti z glavnim merilnikom za nastavitev. Električna izvedba BMT250 ima preprost krmilnik s števcem zob, na katerem nastavite število zob, nato pa senzor samodejno prekine postopek. Nastavljalnik BMT250 je opremljen tudi z indikatorjem napetosti, glavnim stikalom in stikalom za ročni/samodejni način delovanja. Z nastavljalnikom BMT250 lahko nastavite rezila široka od 25 do 75 mm z razmikom od 13 do 32 mm.

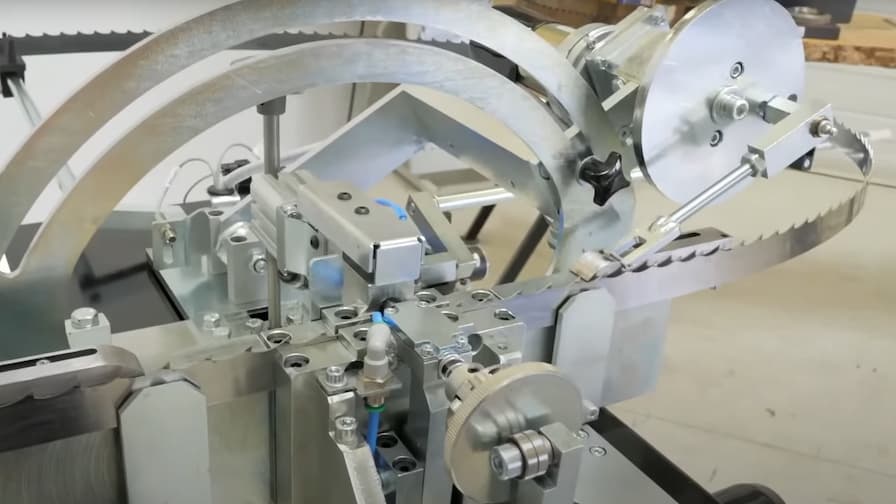

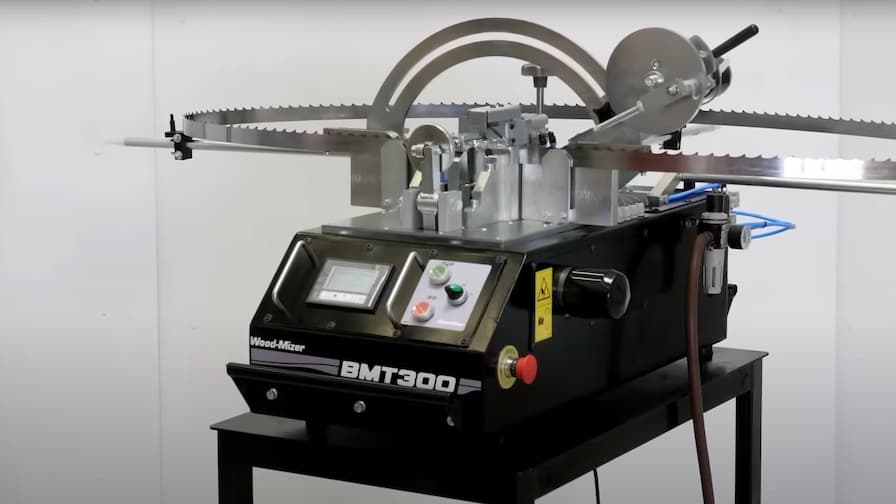

Pnevmatski enostranski nastavljalnik zob BMT300 je zasnovan za profesionalno in obsežno proizvodnjo. Pogosto se uporablja v kombinaciji s profesionalnim brusilnikom tračnih listov BMS500/600. Model BMT300 je samodejni nastavljalnik zob, ki ponuja različne načine delovanja in diagnostične funkcije za pregledovanje sestavnih delov stroja ter pravilne nastavitve zob. Po potrebi lahko tudi popravi prekomerno upognjenost zob. Uporablja dva vira napajanje: električni motor (2x) 24 V DC za napajanje potiskalnika žaginega lista in mehanizma za pomikanje ter stisnjen zrak (min. 4 bare) za napajanje vpenjala, nastavitvenega vijaka in šobe za čiščenje. Nastavljalnik zob BMT300 je enostranski, zato nastavi le eno stran žaginega lista, kar pomeni, da morate list ročno obrniti in nastaviti še drugo stran. Poleg tega je izredno natančen, saj ohranja zahtevane tolerance, in hiter – če zobje niso bili poškodovani zaradi stika z žebljem ali trdim kosom lesa, eno rezilo nastavi v 3 minutah.

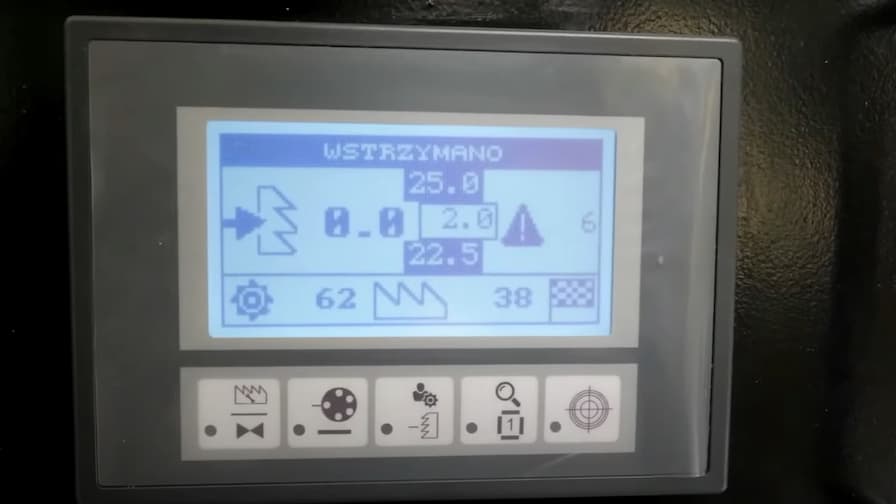

Upravljalna plošča vključuje zaslon LCD z različnimi upravljalnimi gumbi. Na zaslonu so prikazani parametri postopka, ki jih lahko prilagajate v realnem času. Tukaj vnesete število zob/ciklov, zgornjo in spodnjo mejno vrednost nastavitve zob, tip uporabljenega vpenjala, največje število napak nastavitvenega vzorca, mersko enoto in jezik uporabniškega vmesnika. Ogledate si lahko tudi meni za diagnostiko in opravite teste za preverjanje funkcij stroja (potiskalnik, vpenjalo, ukrivljenost, nastavitveni vijak, senzor) in zaženete način za kalibracijo ali način za pregled nastavitve zob.
Nasveti in namigi za pametno nastavitev zob
Pred vsakim vzdrževanjem žaginega lista morate žagin list in stroj najprej pripraviti na ta postopek. Pri nastavljanju zob in vzdrževanju nastavljalnika je pomembno, da upoštevajte nekaj splošnih pravil.
1. Nastavljajte le žagine liste, s katerih ste odstranilili smolo, drevesni sok, olje ali umazanijo. V nasprotnem primeru postopek ne bo tako natančen, kot bi pričakovali, stroj pa bo podvržen dodatni obrabi.
2. Natančno nastavite višino lista v vpenjalu – dno pazduhe naj bo 1,0–1,5 mm pod zgornjim robom vpenjanja; nastavite nastavitveno točko na eno tretjino višine zoba od konice zoba in ponastavite merilno uro.
3. Pri pomikanju rezila na ročnih nastavljalnikih zob upoštevajte vzorec »levo/desno/naravnost«. Če ne boste upoštevali pravilnega nastavitvenega vzorca za žagin list, boste morali v obnovitev vložiti veliko dela in časa.
4. Vrednosti dodatno preverite z glavnim merilnikom za nastavitev, da lahko po potrebi prilagodite nastavljalnik.
5. Vrednosti nastavitve zob so odvisne od številnih dejavnikov. Najbolje je, da si ogledate priporočene vrednosti (na škatli tračnih listov) in jih uporabite za referenco, ko jih preizkusite še sami. Ko boste pridobili že nekaj praktičnih izkušenj, boste sami ugotovili, katera nastavitvena vrednost zob je najustreznejša za vašo žago.
6. Preglejte vpenjala žaginih listov na nastavljalniku, preverite stanje potiskalnika za pomikanje rezila in preverite ter pravočasno zamenjajte vse premične dele na stroju.
7. Nastavljalnik zob hranite v čistem in suhem prostoru. Po končanem delu odstranite umazanijo, žagovino, koščke lesa in druge ostanke.
8. Varnost je na prvem mestu – pri rokovanju z ostrimi predmeti uporabljajte delovne rokavice, varnostna očala za zaščito oči in ušesne čepke za zaščito pred škodljivim hrupom. Preberite uporabniške priročnike in upoštevajte navodila, ki jih zagotovi proizvajalec.
Z upoštevanjem teh nasvetov in priporočil boste poskrbeli za dolgotrajno in zanesljivo delovanje vašega nastavljalnika zob tračnih listov Wood-Mizer.
***
