Sistemi za žaganje Wood-Mizer povečajo produktivnost in znižajo operativne stroške

Sistemi za žaganje Wood-Mizer združujejo več strojev v enem sistemu, da proizvajajo les na bolj nadzorovan in učinkovit način. Ti sistemi so zasnovani in prilagojeni vsakemu kupcu in njegovim posebnim zahtevam. Lahko segajo od linije žage LT70 do pametne obdelave hlodovine SLP1/SLP2 do naprednega sistema žaganja za obdelavo hlodovine. Wood-Mizer ima izkušeno in predano ekipo inženirjev, ki razvijajo različne sisteme za razrez, ter proizvajajo več lesa in manj odpadkov, zmanjšujejo stroške namestitve, obratovanja in vzdrževanja ter zmanjšujejo potrebe po delovni sili.

Oglejte si spletno predstavitev sistema za razrez z žago LT70 HEAVY DUTY s postajo za daljinsko upravljanje, robilnikom EG300 Multirip Board Edge in pripadajočo opremo za ravnanje z materialom, vključno z rampo za nalaganje hlodov, mizo za razvrščanje in verižnim transporterjem. Gostitelj predstavitve je Adam Kubiak, vodja industrijske prodaje Wood-Mizer, eden najboljših inženirjev podjetja Wood-Mizer.

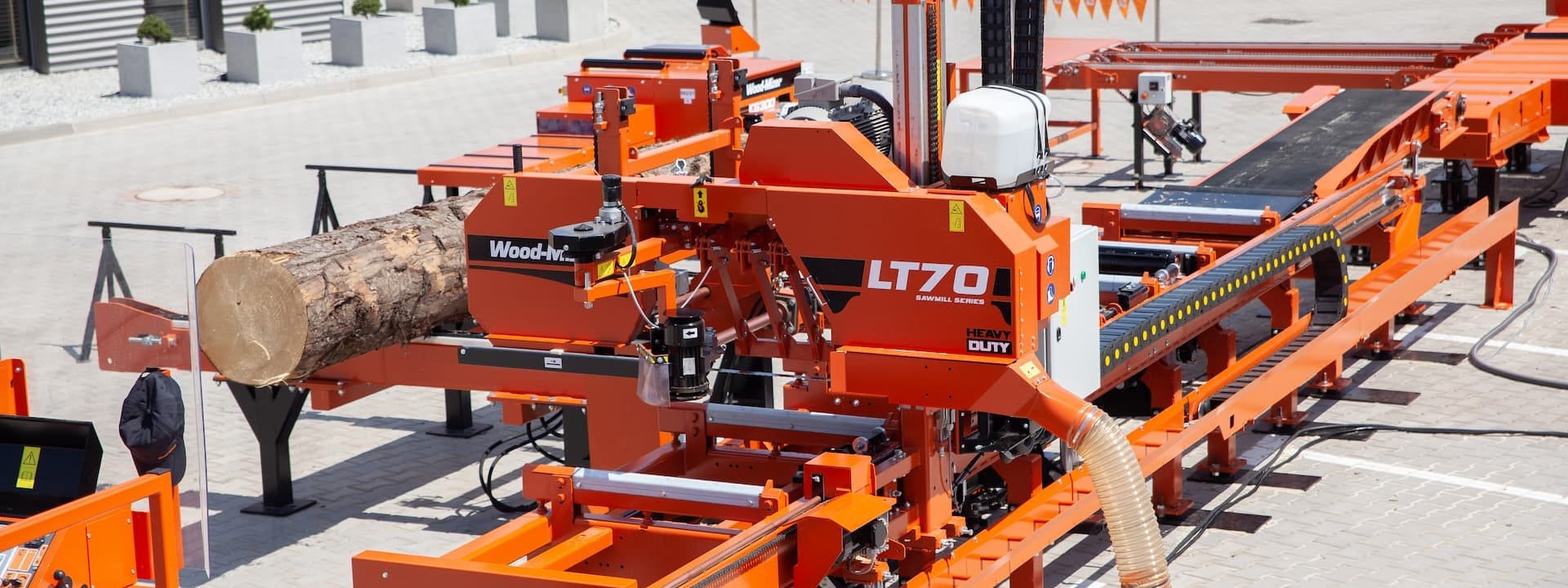

Wood-Mizer LT70 HEAVY-DUTY sistem za razrez

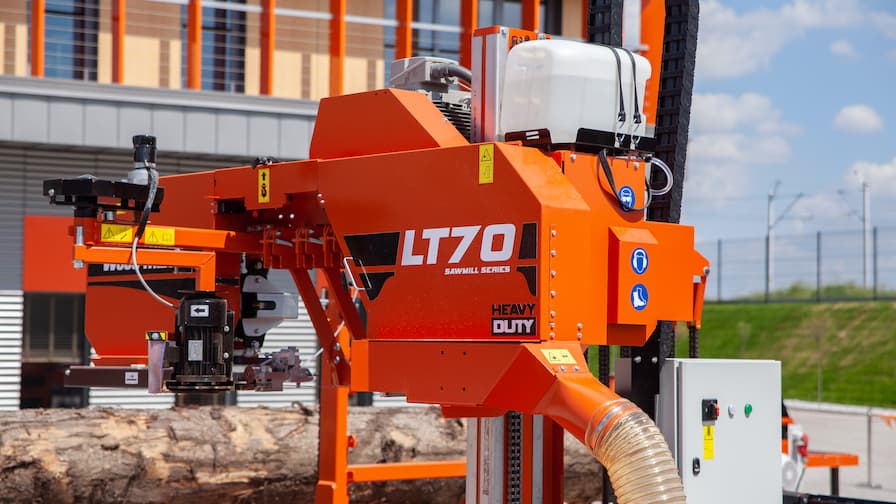

Žaga LT70 HEAVY-DUTY združuje najboljše lastnosti dveh znanih strojev za obdelavo lesa – glavo žage LT70 in industrijsko ležišče žage WM4000. Z združevanjem teh komponent v eno robustno enoto je Wood-Mizer razvil učinkovito in hitro žago, hkrati pa ohranil poceni vzdrževanje in enostavnost delovanja.

"Kupci družbe Wood-Mizer lahko izbirajo med dvema vrstama rezalnih glav – standardno glavo z rezalno zmogljivostjo največ 95 cm premera hloda in široko glavo z največjo rezalno zmogljivostjo največ 105 cm premera hloda," pojasnjuje Adam Kubiak.

Glavo žage poganja standardni elektromotor 18,5 kW (25 KM) ali opcijski 22 kW (30 KM).

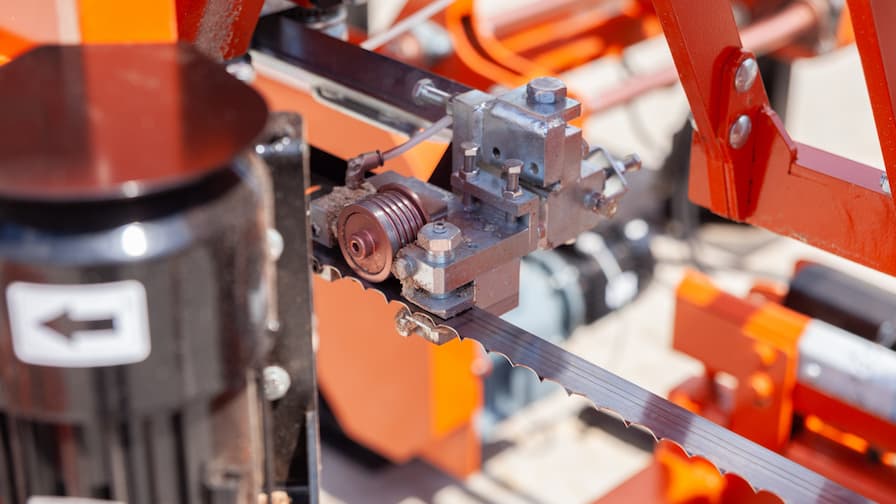

Razdalja med koluti rezila je 73 cm na standardni glavi in 86 cm na širši, kar pomeni, da je lahko največja širina deske 64 cm oziroma 78 cm. Dva 600-milimetrski koluta uporabljata žagin list širine 38 mm in dolžine 477 cm. Obstajata dve vodili rezila, levo je premično (in povezano s čistilno enoto LubeMizer), desno pa je fiksno. "Standardno vodilo rezila ima valj, ki odkloni rezilo za približno 6 mm, dva vodilna bloka pa ga podpirata. Ta rešitev zagotavlja veliko natančnost med rezanjem," pravi Adam Kubiak.

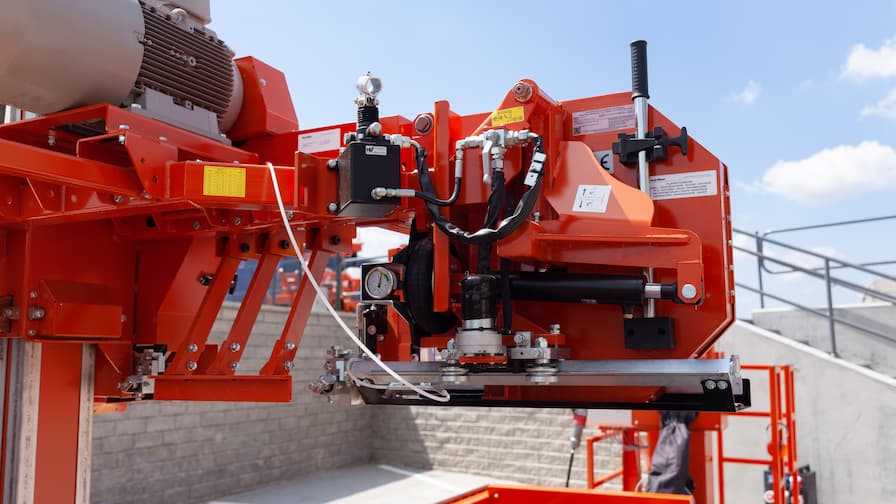

"Priporočeni parametri napetosti rezila so navedeni na nalepki poleg ročne hidravlične črpalke. Včasih uporabniki dodajo preveč napetosti na rezilo, ko ne morejo doseči ravnega reza. Tega ne priporočamo, saj vpliva na življenjsko dobo rezila, zmogljivost glave, ležaje itd. Namesto tega bi moral uporabnik preveriti, ali je rezilo ostro in pravilno nastavljeno, ali sta vodili rezila in kolesi rezila dobro nastavljena," opomni Adam.

Jasen pogled s postaje za daljinsko upravljanje

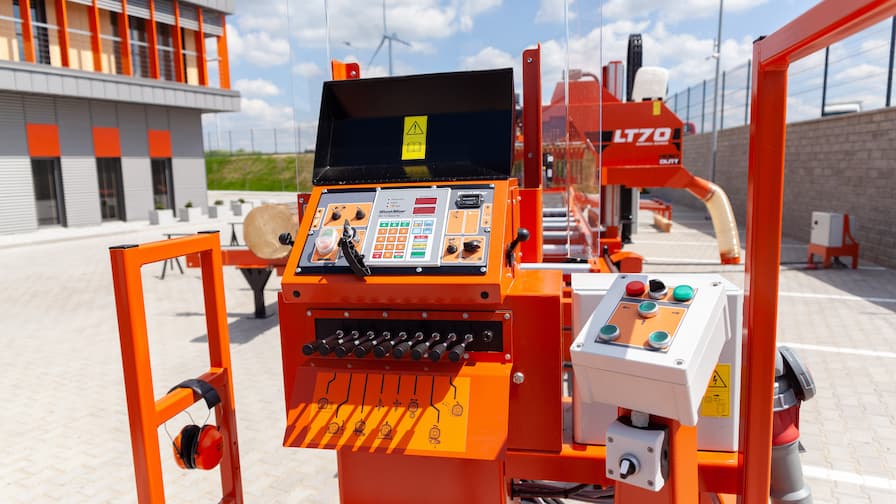

Žaga LT70 HEAVY-DUTY ima postajo za daljinsko upravljanje, ki se nahaja na začetku linije, kar operaterju omogoča jasen pregled nad postopkom žaganja. "Na levi strani hloda operater vidi objemko za hlod in sistem za obračanje hloda, na desni pa navpične stranske opore. Postaja za daljinsko upravljanje je na priročnem mestu v bližini žage. Za boljšo vidljivost priporočamo namestitev nadzorne plošče na višje mesto", poučuje Adam Kubiak.

Na nadzorni plošči so naslednje nadzorne funkcije:

1. Stikalo za napajanje

2. Potenciometer za nastavitev hitrosti žaganja

3. Stikalo za premik glave žage gor/dol

4. Dva gumba za zagon in upravljanje odstranjevalca lubja

5. Stikalo za nastavitev vodila rezila

6. Setworks SW10 za samodejno prilagajanje debeline plošče

Stranke lahko izberejo eno od treh vrst elektronskih krmilnih enot - SW10 Setworks, Accuset ali krmilni modul PLC.

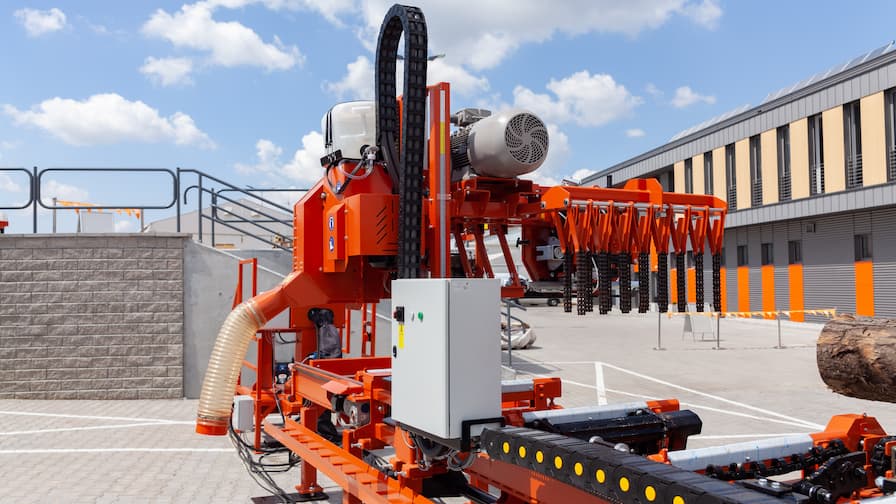

Glava žage se poveže z upravljalno postajo z električnimi kabli kot tračnica ali ali zavesa. "Ko imate v delavnici nekaj dodatnega prostora, je dobro, da električne kable namestite kot zaveso z jeklenimi stebri, ker v tem primeru kabli ostanejo čisti. Če se odločite za tračnico, morate po vsaki delovni izmeni očistiti kable", pojasnjuje Adam.

HEAVY-DUTY ležišče za hlod

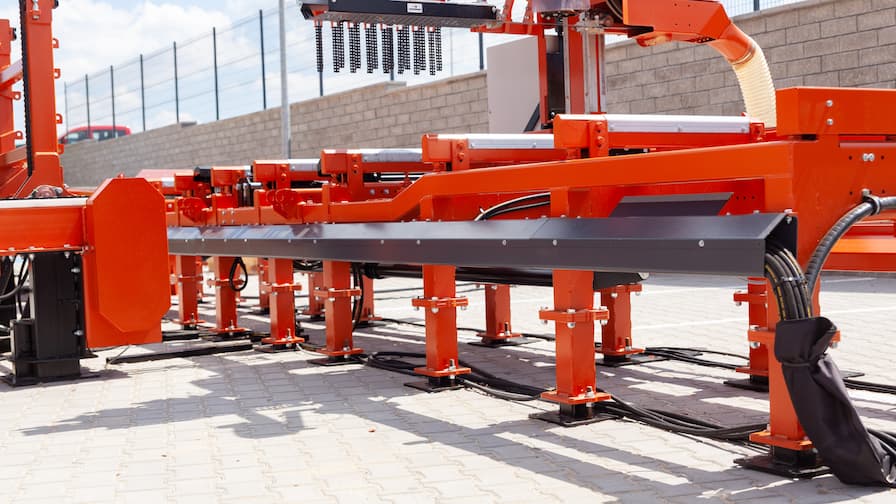

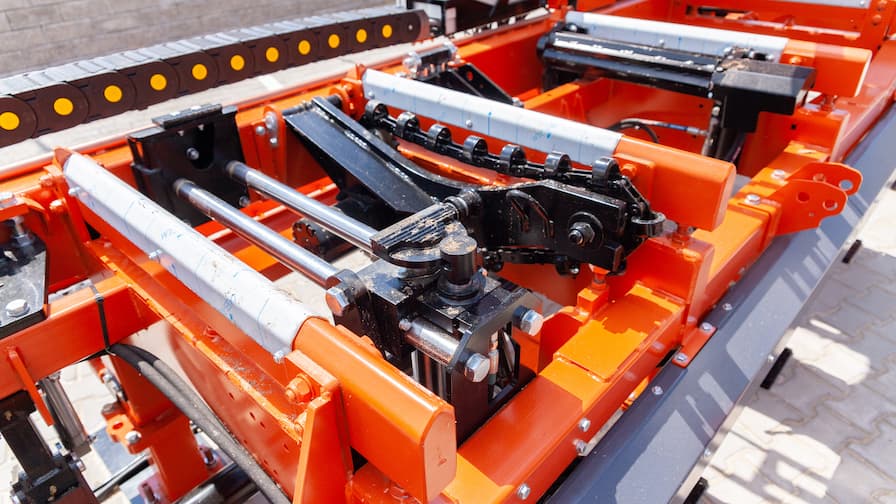

Ležišče žage WM4000 spremeni standardno žago LT70 v industrijski stroj. "Sama jeklena cev je pri vseh modelih žag Wood-Mizer enaka – od LT20 do WM4000, razlika pa je v zasnovi ležišča", pojasnjuje Adam. "Tu je spodnji del odseka zelo trden z debelimi jeklenimi ploščami. Ti odseki so nastavljivi. Imajo obliko strehe, so dodatno utrjeni in trije vijaki podpirajo vsak odsek ležišča. Ti vijaki niso namenjeni samo krepitvi, ampak tudi poravnavi ležišča. Konstrukcija je bila zasnovana za zelo težko industrijsko delovanje in fizično jo je skoraj nemogoče poškodovati", zagotavlja Adam Kubiak.

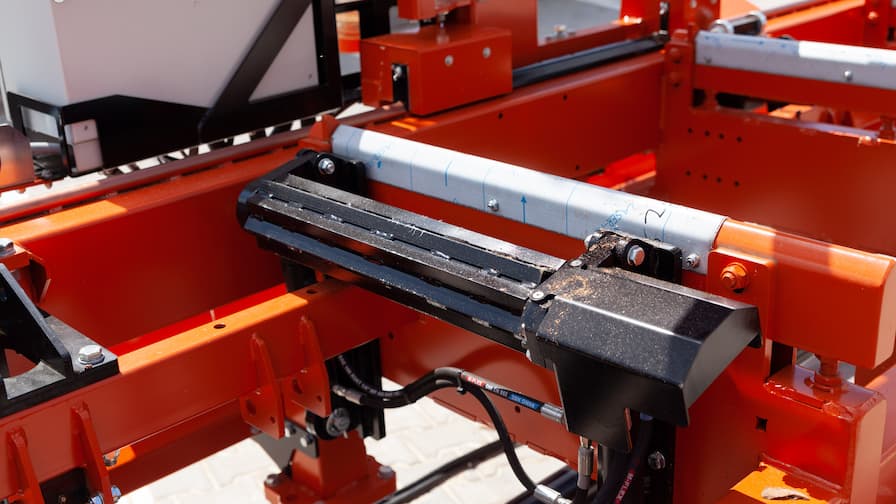

Industrijsko ležišče vsebuje niz hidravlične opreme za lažje rokovanje z velikimi in težkimi hlodi. Obstajata dva standardna hidravlična paketa - AHSH2 in AHSH4. Enostavnejši, AHSH2, je sestavljen iz 3 navpičnih stranskih nosilcev, od katerih je vsak nameščen na dvojni palici iz visoko ogljikovega jekla s kromiranim premazom in glavno objemko na dvojni palici. Na voljo je tudi obračalnik hloda in dva motorna valja, ki ju podpirata dva hidravlična cilindra za nadzor in namestitev hloda na ležišču.

"V hidravličnem paketu AHSH4 kupec dobi tudi komplet sponk za pripenjanje navzdol, ki so uporabne pri rezanju dolgih hlodov. Po sprostitvi napetosti, nakopičene v lesu, se lahko robovi deformirajo. S temi objemkami lahko držite material na ležišču in ga režete naravnost", pojasnjuje Adam.

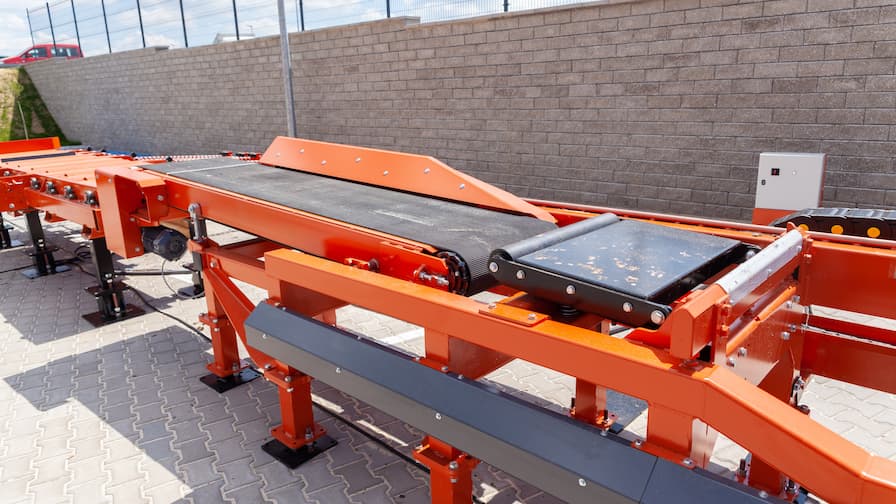

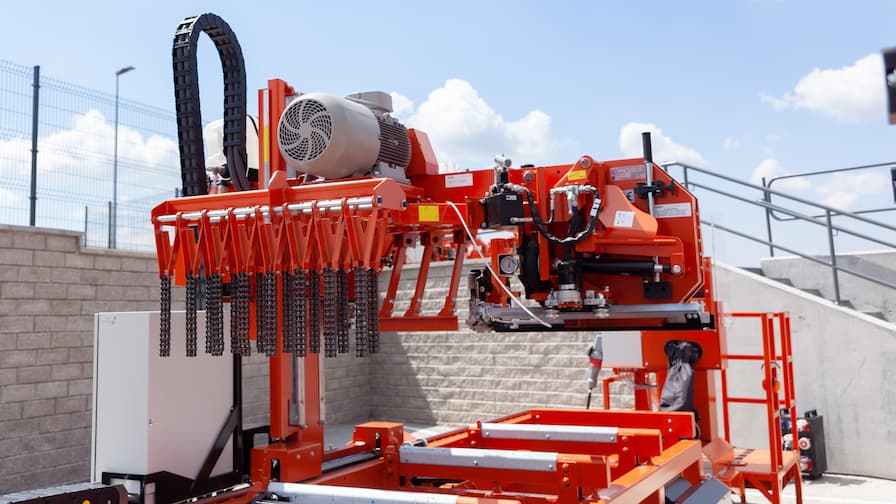

LT70 HEAVY-DUTY ima sistem za odstranjevanje plošč s posebnimi prsti in verigami za samodejno odstranjevanje pripravljenih plošč z žage ter kratek transportni trak za prenos pripravljenega lesa na naslednjo opremo, kot je v tem primeru miza za razvrščanje.

Oprema za ravnanje z materialom in predelavo lesa

Sistem žaganja LT70 HEAVY-DUTY vključuje več pomožnih strojev za avtomatizacijo obdelave hlodov:

• nakladalna ploščad

• miza za razvrščanje

• tekoči trak z verigo

• Robilnik desk EG300 Multirip

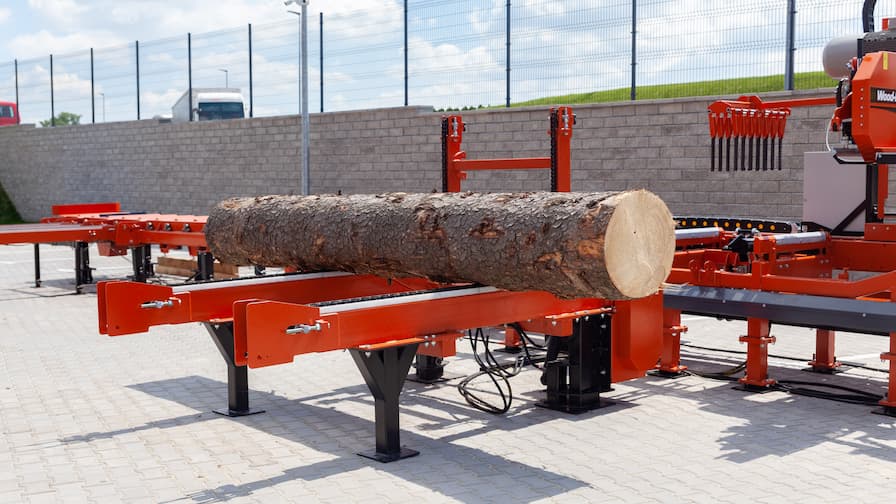

Nakladalna ploščad je na voljo v dveh dolžinah - 3,6 m in 6 m ter v dveh širinah - 1,55 m in 3,8 m. "Ploščad je lahko opremljena z 2 ali 3 transportnimi verigami za nalaganje hlodov ali kratkega materiala nepravilnih oblik", pove Adam Kubiak.

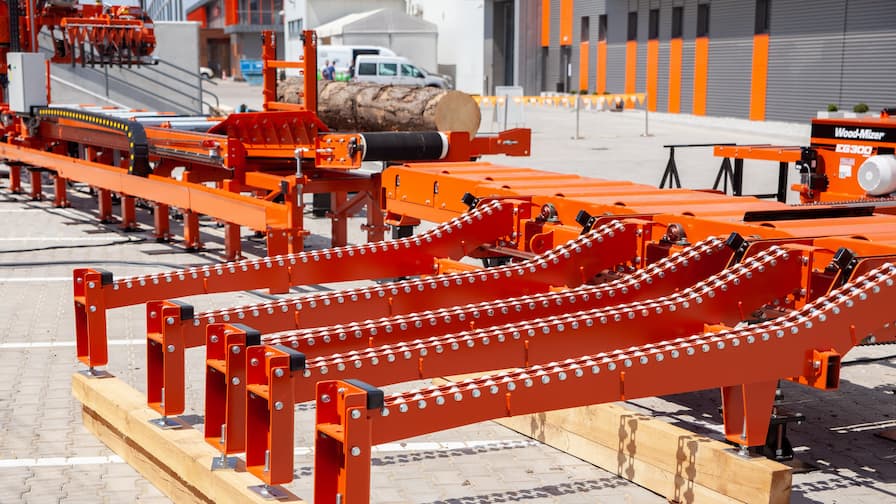

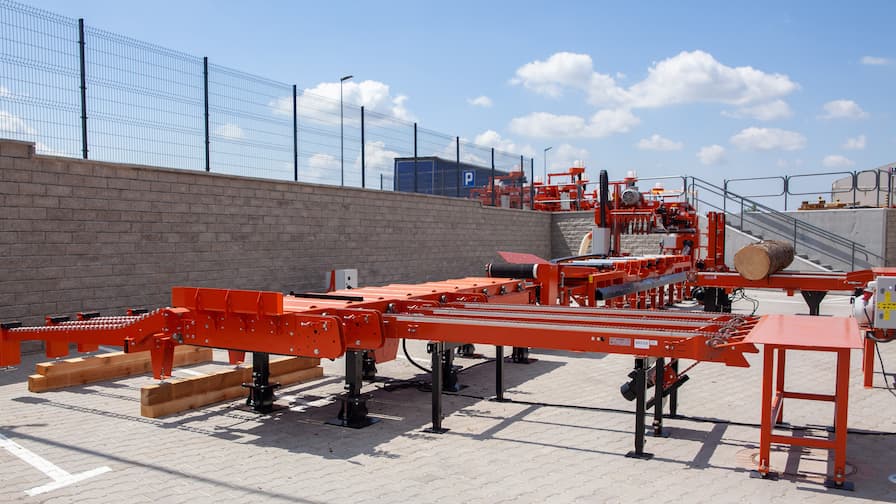

Miza za razvrščanje je sestavljena iz 3-metrskih modulov z možnostjo podaljšanja do 9 m. Vsak modul ima močne valje za transport materiala naprej in križne verige za usmerjanje materiala na levo ali desno stran. Ta konfiguracija ima gravitacijski drsnik na desni strani in verižni transporter, ki posreduje material iz žage na robilnik na levi strani. Dolg je 2,4 m s tremi verigami, Wood-Mizer pa ga lahko preoblikuje glede na potrebe strank.

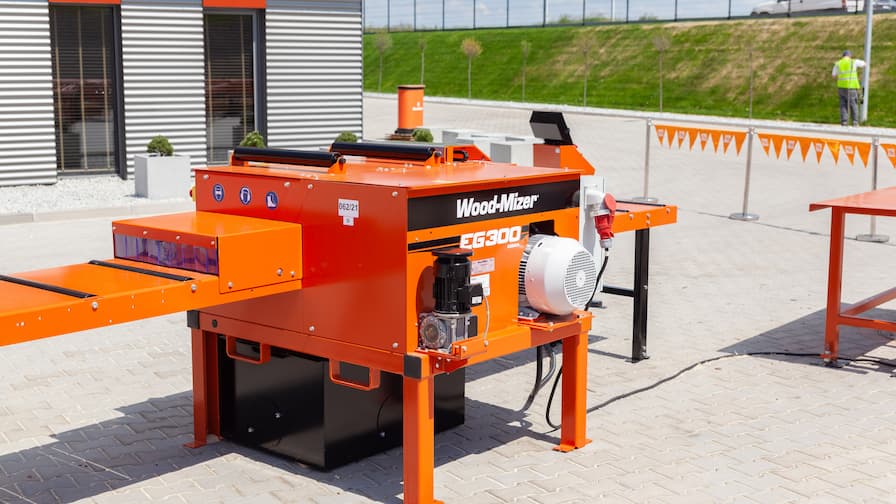

Na koncu linije je robilnik plošč EG300. Ta stroj je na voljo z dvema vrstama elektromotorjev - 15 kW (20 KM) in 18 kW (25 KM). Lahko obdeluje plošče do debeline 60 mm. Robilnik ima dve krožni rezili; prvo deluje v fiksnem položaju, drugo pa je premično in opremljeno z laserskim označevalnikom za boljši nadzor procesa razreza robov. Na gred je možno dodati do 5 rezil in tako imate stroj z več rezili.

Kako deluje žaga LT70 HEAVY-DUTY

Postopek se začne z nakladanjem hloda na žago z uporabo nakladalne ploščadi. Ko je hlod na ležišču, uporabnik s hidravličnim obračalnikom za hlod in valji optimalno namesti hlod za prvi rez. Nato uporabnik aktivira rezilo in odstranjevalec lubja. Po prvem rezu se plošča premakne nazaj z zatiči za odstranitev in verigami za odstranitev plošče na kratek transportni trak. Plošča samodejno preide na mizo za razvrščanje, od tam pa je usmerjena na desno stran, na gravitacijski drsnik. Postopek se ponovi za naslednji rez, vendar gre plošča na levo stran, do robilnika EG300. Uporabnik lahko enostavno izdela plošče z določeno širino, saj ima EG300 laserski prikaz reza.

Stranke lahko dodatno nadgradijo linije z dodajanjem več enot, na primer verižnega transporterja, ki prenese plošče od mize za razvrščanje na desno do MR200 – dvoosni rezalnik z več rezili za nadaljnje povečanje produktivnosti.

Wood-Mizer sistemi tračnih žag omogočajo postopno širitev proizvodne linije, izboljšanje njene zmogljivosti in dvig na visoko industrijsko raven.

***
