Wood-Mizer TVS HD industrijska linija tračne žage za proizvodnjo palet

Industrijske linije za žaganje, znane tudi kot Sistemi Wood-Mizer, uvajajo avtomatizacijo in pametne rešitve za učinkovito proizvodnjo lesa z nižjimi stroški. Podjetje Glinkowski Sawmilling Company upravlja svojo linijo za industrijsko žaganje Wood-Mizer na Poljskem od leta 2021. Linija je omogočila prilagajanje strojev posebnim poslovnim potrebam in vključitev obstoječe opreme v tovarni v nove sisteme Wood-Mizer Systems.

Podjetje Glinkowski je že od leta 1997 specializirano za izdelavo kakovostnih palet in oskrbo lokalnega trga z gradbenim lesom. Linija za žaganje Wood-Mizer podjetja Glinkowski je sestavljena iz dvoglave navpične žage TVS HD, vodoravne rezalne žage HR700 in večrezne žage z dvojno gredjo MR200, skupaj z nakladalno ploščadjo za hlodovino, mizami za dovajanje in odvajanje, mize za prenos in mize za razvrščanje.

Dvojna navpična žaga TVS HD za primarni razrez

»Glavni namen linije za žaganje je najučinkovitejša proizvodnja desk za palete, tj. največji izkoristek vsakega hloda, pospešitev procesa in zmanjšanje ročnega dela,« pojasnjuje Adam Kubiak, vodja industrijske prodaje pri Wood-Mizerju. »TVS HD se v tej liniji uporablja kot primarni stroj za razrez hlodovine – izdeluje dvostranske tramove, ki se posredujejo v ponovno žaganje na HR700, da se zmanjša po velikosti. Zadnji stroj v sistemu, krožna žaga MR200, žaga večje kose v deske, ki se uporabljajo za izdelavo palet. Bistven dodatek k liniji so mize za prenos in razvrščanje, ki omogočajo hiter pretok materiala.«

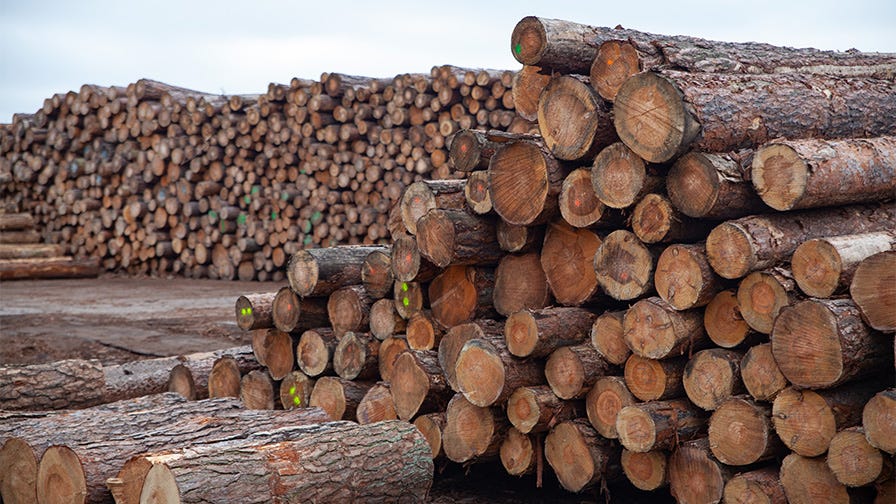

The horizontal deck at the beginning of the line is used for loading the logs onto the TVS HD infeed table. The outside part of the deck has been accommodated from the existing system and enables the stocking of the logs for continuous operation. Wood-Mizer offers loading decks with 3,6, or 6 m-long conveyors (12” or 20”), which can be easily customized to individual manufacturing needs.

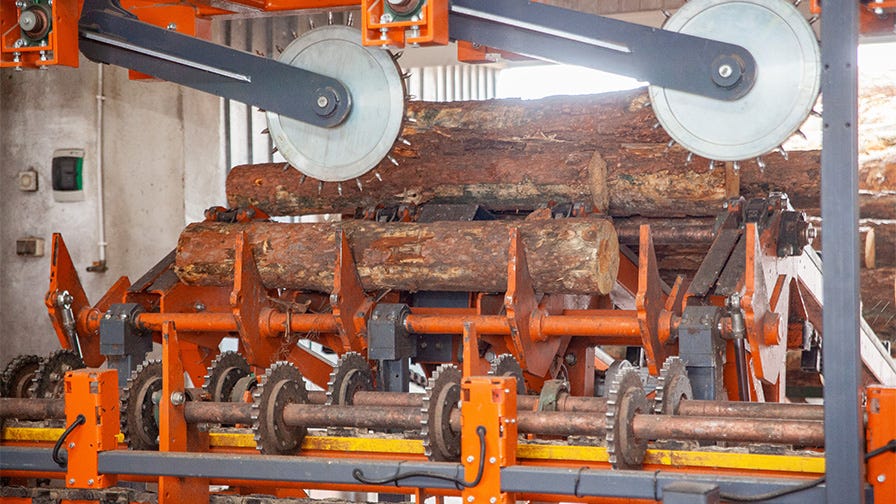

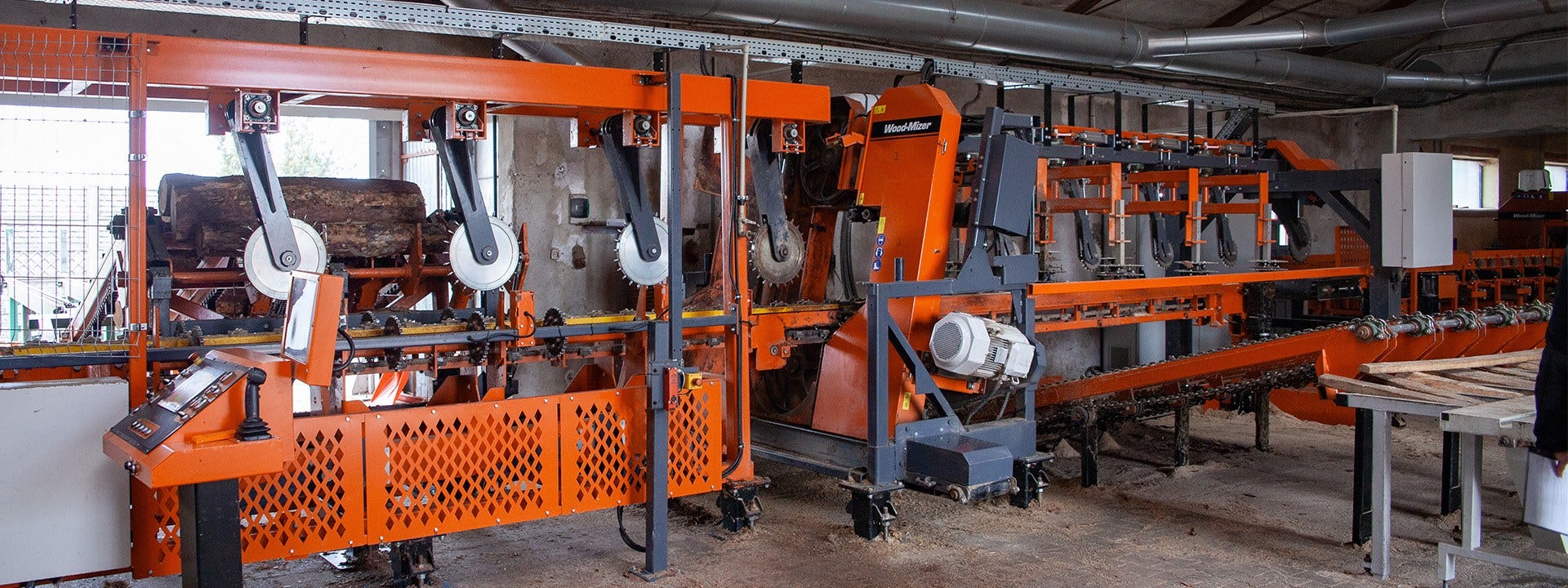

Ploščad za hlodovino je povezana z nagnjeno nakladalno ploščadjo z rokami, ki napajajo navpično žago TVS HD. Ko je hlod na podajalni mizi, je z vrha pritrjen z zadrževalnimi kolesi s konicami in transportiran na verigi z verižniki. Podajalna miza je sinhronizirana z nakladalno ploščadjo, zato se zadrževalna kolesa pri nalaganju premaknejo navzgor.

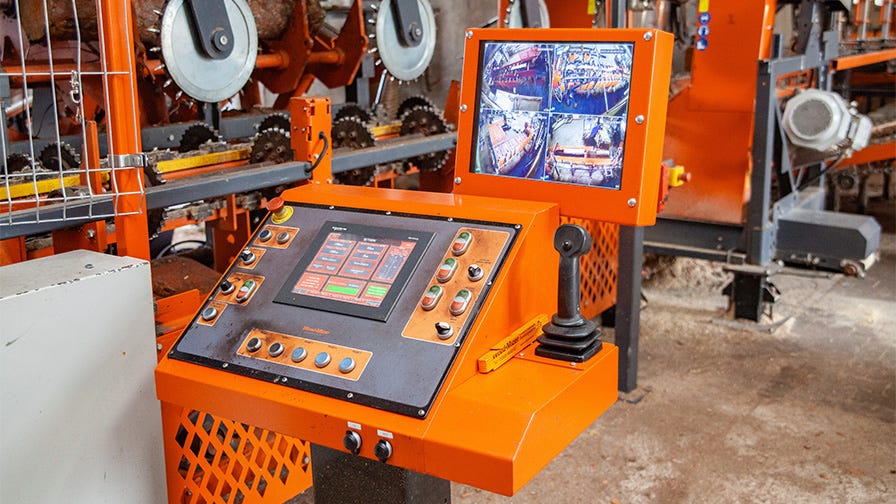

Operater spremlja postopek rezanja z nadzorne plošče, ki je nameščena pred TVS HD. Obstaja krmilna palica za nalaganje, nameščanje in podajanje hlodov ter nastavitev za prilagajanje parametrov žaganja, kot sta nameščanje in odmik glav žage. Nad nadzorno ploščo lahko operater od blizu spremlja proces zahvaljujoč štirim nadzornim kameram.

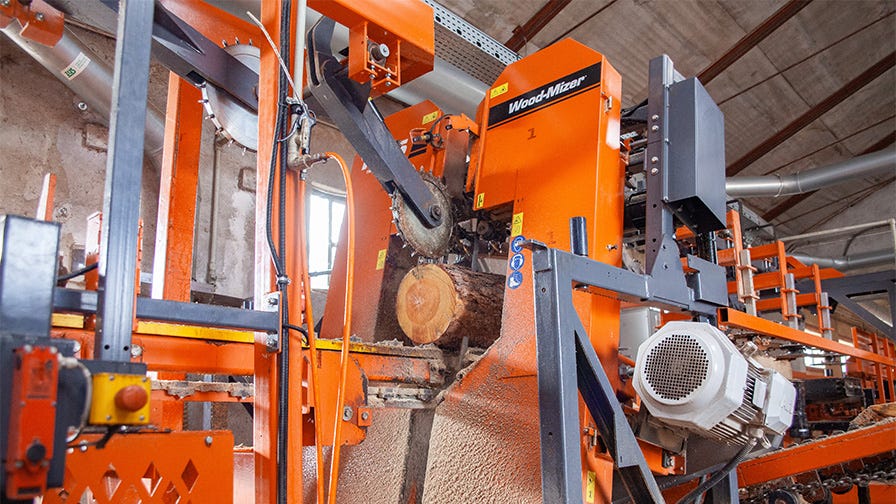

Dvoglava vertikalna žaga TVS HD je bila zasnovana za obdelavo hlodov premera 150 – 450 mm in dolžine 120 – 520 cm. »Na zahtevo kupca lahko inženirji prilagodijo dolžino zahtevanim dimenzijam, npr. 100 – 350 cm,« pravi Adam Kubiak. »V primerjavi s standardno navpično žago TVS je različica HD dvignjena približno 254 mm nad tlemi, da se olajša čiščenje in omogoči tekočemu traku zbiranje žagovine izpod žaginih glav. Standardna navpična žaga TVS ima en sam jermen za prenos moči z motorja (11 kW, 15 KM) in poganjanje rezil, medtem ko sta v različici HD dovoljena dva ločena jermena za uporabo robustnejših električnih motorjev (18,5 kW, 25 KM)."

V TVS HD je mogoče za razrez hlodov uporabiti dve vrsti rezil – standardna rezila širine 38 mm ali rezila širine 50 mm (2-palčna). Sistem za napenjanje rezil temelji na ročni hidravlični črpalki z manometrom, ki napaja oba lista žage. Pomaga mu senzor tlaka, ki lahko izklopi celotno žagarsko linijo v primeru nenadnega padca tlaka (npr. zlom rezila).

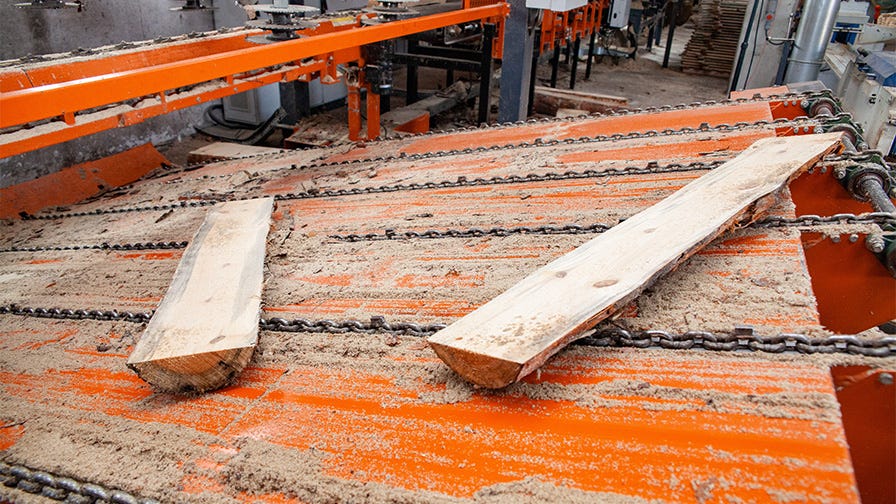

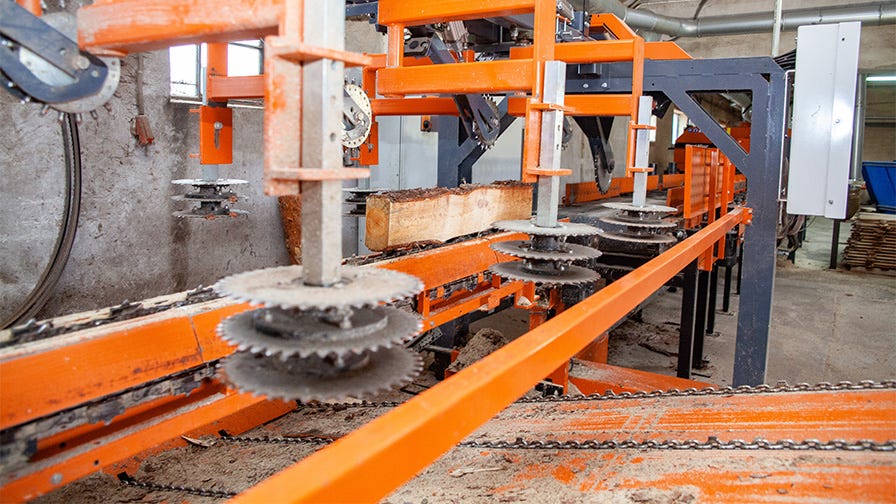

Izstopna miza TVS HD je opremljena s stranskimi diski in zadrževalnimi valji, ki jih nadzirajo optični senzorji. Glavna naloga tega mehanizma je, da 2-stransko obdelan hlod drži pri miru in ga dovaja do mize za prenos navzdol po liniji. Po ločitvi obrezanega trama stranski diski omogočajo nadzorovan padec plošč na nagnjeno ploščo za prenos, ki plošče prenaša stran od stroja v drug obdelovalni stroj (v tem primeru gre za strankin obstoječi stroj, ki je vgrajen v TVS HD linijo za žaganje). Na koncu izstopne mize TVS HD se končno zadrževalno kolo premakne vstran, da obrne tramove v vodoravno smer. Tram se v naslednjem koraku po transportnem traku odpelje do drugega stroja.

Horizontalna žaga HR700 za zmanjšanje prevelikih tramov

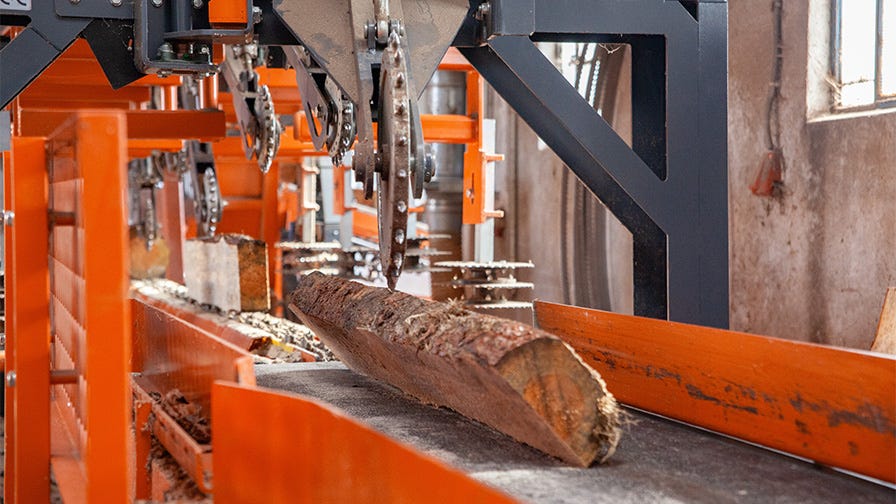

Sekundarni stroj za razrez je vodoravna žaga z eno glavo HR700, ki zmanjša velikost dvostranskih tramov, žaganih na TVS HD. Vse prevelike tramove se najprej centrira na podajalni mizi z enim samim navpičnim valjem, ki potisne vsak tram ob stransko ograjo. Horizontalna žaga HR700 zmanjša tram na dve polovici in ju poda naslednjemu stroju.

»Odločili smo se, da na liniji uvedemo horizontalno žago HR700, da odpravimo potrebo po razvrščanju hlodovine pred podajanjem do vertikalne žage TVS HD,« pojasnjuje Adam Kubiak. »Tako lahko vse velikosti hlodov (širine 150–450 mm) položimo na nakladalno ploščad in jih razžagamo v dveh korakih – najprej na TVS HD in drugič na HR700. Za vsak hlod širine 450 mm, ki ga obdelamo na TVS HD, dobimo 2-stranski tram širine 400 mm in dve plošči, ki gresta naprej v nadaljnji razrez, v naslednjem koraku pa predimenzioniran tram pretvorimo v dva 200 mm široka kosa na HR700.«

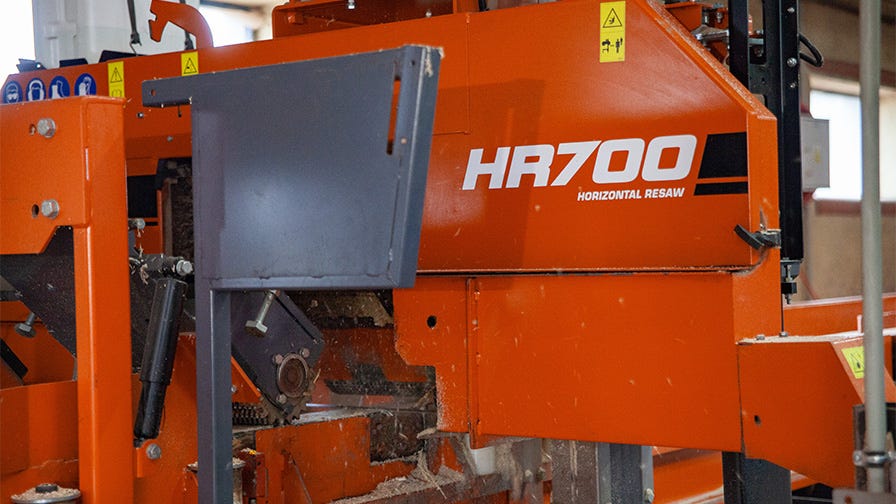

Vodoravna žaga z eno glavo HR700 je modularna in lahko deluje v skupinah po 6 glav. Na voljo je z 11-kW ali 15-kW elektromotorji in uporablja 32-38 mm široke žagine liste, ki se premikajo na rezalnih kolesih s premerom 600 mm. Sistem za napenjanje nožev se opira na ročno hidravlično črpalko z manometrom. Tako kot TVS HD mu pomaga senzor tlaka, ki lahko v nujnem primeru povsem izklopi linijo.

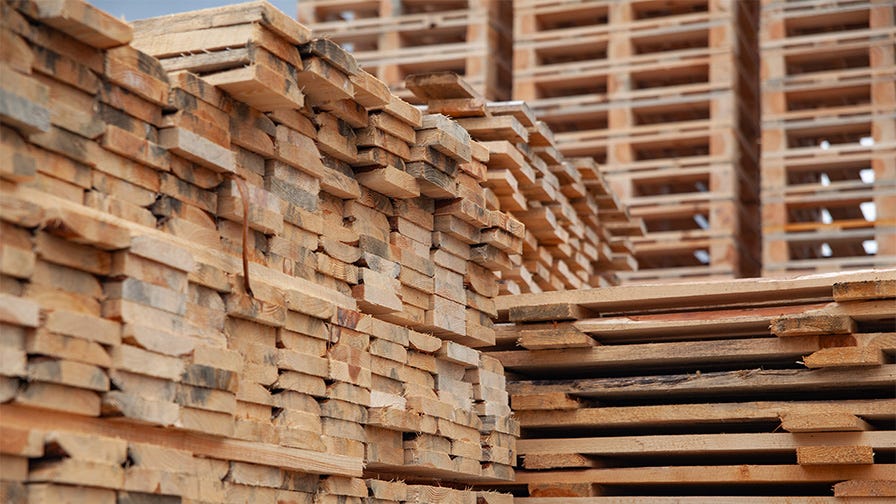

»V tretjem koraku bosta dva 200-mm široka trama potisnjena v krožno žago MR200, ki ju bo pretvorila v štiri 100 mm široke letve, kar je idealno za proizvodnjo standardnih palet,« razlaga Adam. "Ne smemo pozabiti zmanjšati prostornine plošč, pri čemer bi bilo idealno, da bi iz vsake plošče izdelali največ 1-2 deski in glavni del posredovali na krožno žago MR200, da kar najbolje izkoristimo vsak hlod."

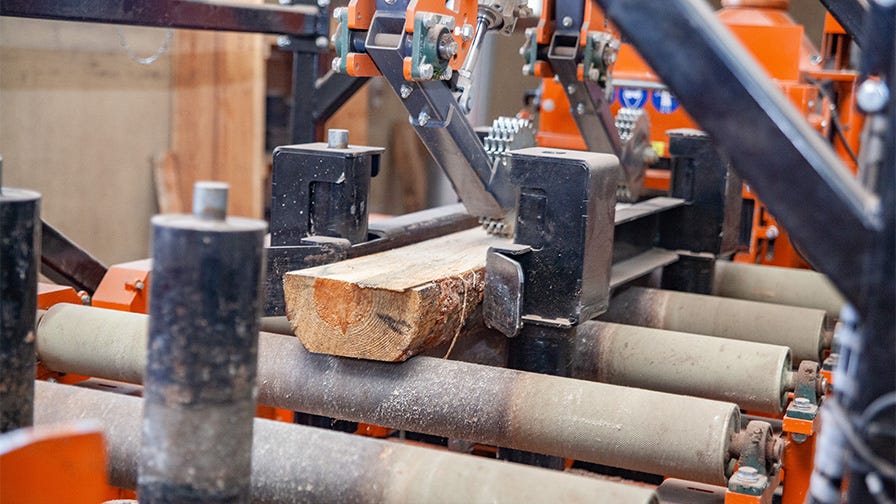

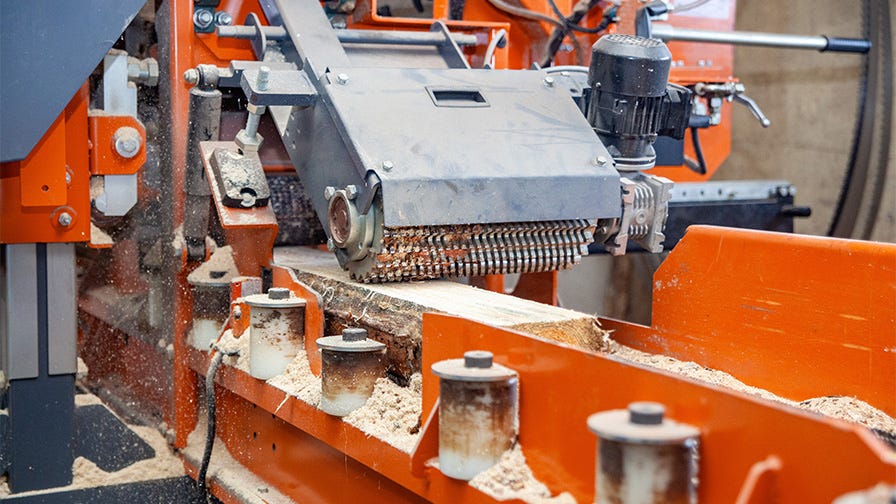

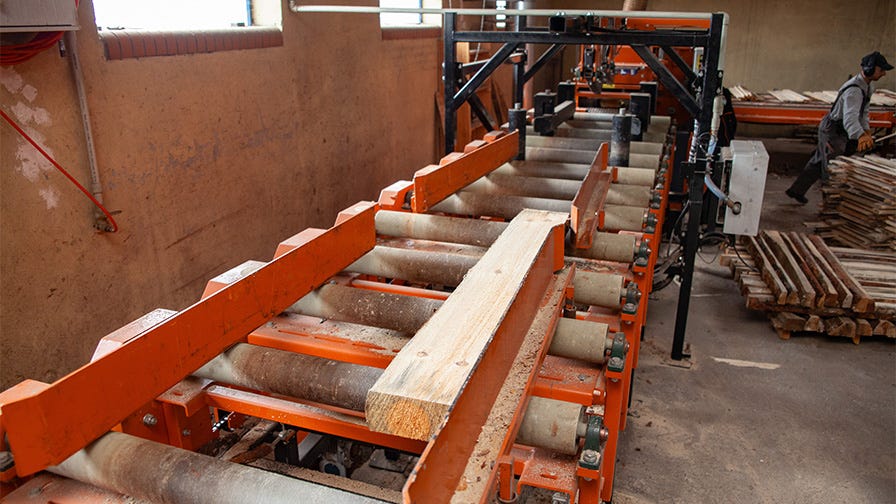

Ko je tram zmanjšan na navpični žagi HR700, je treba tramove ločiti in postaviti v eno linijo na podajalno valjčno mizo, ki je opremljena s preprostim separatorjem na osnovi optičnega senzorja in pnevmatskega cilindra. Tramovi se hitro prenašajo naprej po 3 m dolgem valjčnem transporterju. Preden tramovi vstopijo v krožno žago z dvojno gredjo MR200, se centrirajo s stranskimi ograjami in zadrževalnimi kolesi. Podajalna miza za centriranje pred MR200 in deluje v zaporedju z optičnimi senzorji – ko je tram med centrirnimi valji, ga enakomerno pritisnejo stranske ograje in šele nato ga zadržijo zgornji valji. Ima tudi posebne plošče na sredinski mizi za podajanje krajših, 80 cm dolgih tramov.

»Tukajšnja prenosna miza z valji ni samo za ločevanje, ustvarjanje ustreznih razmikov in centriranje, ampak tudi za še eno zadevo. V liniji za žaganje se žaga LT20 uporablja za obdelavo prevelike hlodovine, ki je vertikalna žaga TVS HD ne zmore,« pravi Adam. »Ta valjčna miza se uporablja za obdelavo tramov, narejenih na LT20, in njihovo podajanje v krožno žago MR200. V tem primeru je aktiviran samo del žagarske linije. Stranske ograje so odstranjene, tramove pa lahko z viličarjem naložimo na valje.«

Izdelava končnih kosov z vrtljivo žago MR200

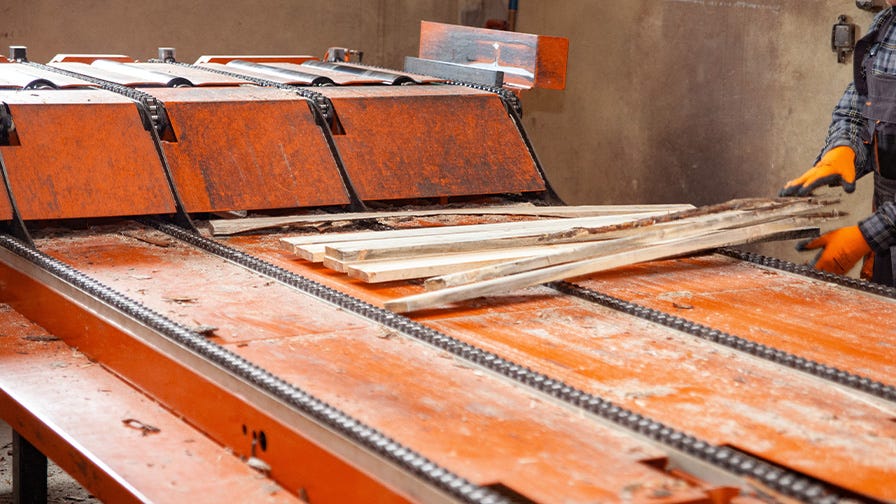

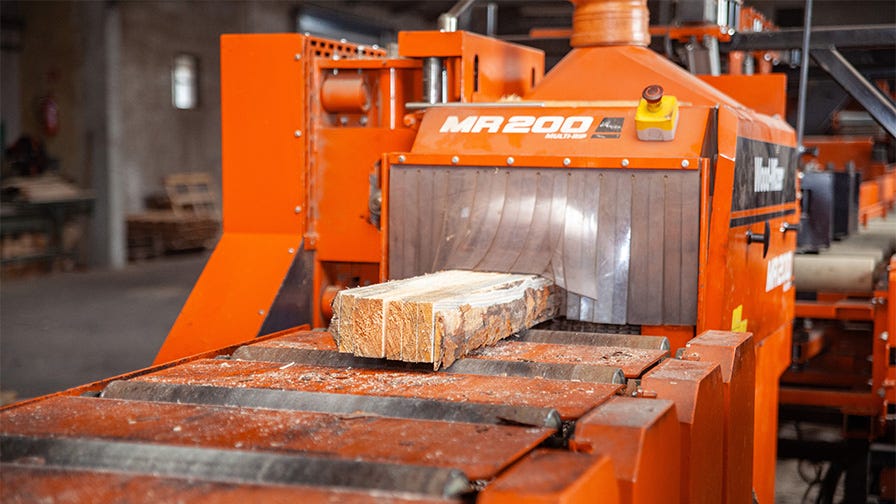

Primarni namen žage MR200 v liniji Glinkowski Sawmilling Line je pretvorba 200 mm širokih tramov v 100 mm široke kose in podajanje materiala naprej na mizo za razvrščanje. Valjčna izstopna miza ima ploščo na koncu linije, ki aktivira končno zbiralno mizo s prečnimi verigami. Aktivira se le za kratek čas, da lahko pomočnik pobere deske.

žaga z več rezili MR200 z dvojnim ohišjem ima dve gredi z največ 24 krožnimi rezili, ki razžagajo tram v več kosov v enem prehodu. To je standardni stroj, ki se uporablja v žagarski liniji za povečanje učinkovitosti sodobnega lesnega podjetja. MR200 ima ročico z vijakom na vrhu za nastavitev položaja gredi in višine glave. »V tem stroju lahko obe gredi postavimo ločeno,« pravi Adam Kubiak. »Pod gredami sekalnik zmelje vse manjše kose lesa in lubja. Je pomemben sestavni del stroja, saj lesni ostanki pogosto zamašijo izhodne odprtine.”

Vsi stroji iz te linije so zasnovani tako, da so povezani s sistemom za vakuumsko ekstrakcijo, da zmanjšate količino žagovine na delovnem mestu in ga ohranite čim bolj urejenega. Tudi električni kabli so speljani v kanalih pod ali nad linijo, da je čiščenje pod stroji enostavnejše.

Za več informacij se obrnite na svojega lokalnega prodajnega zastopnika.

***
